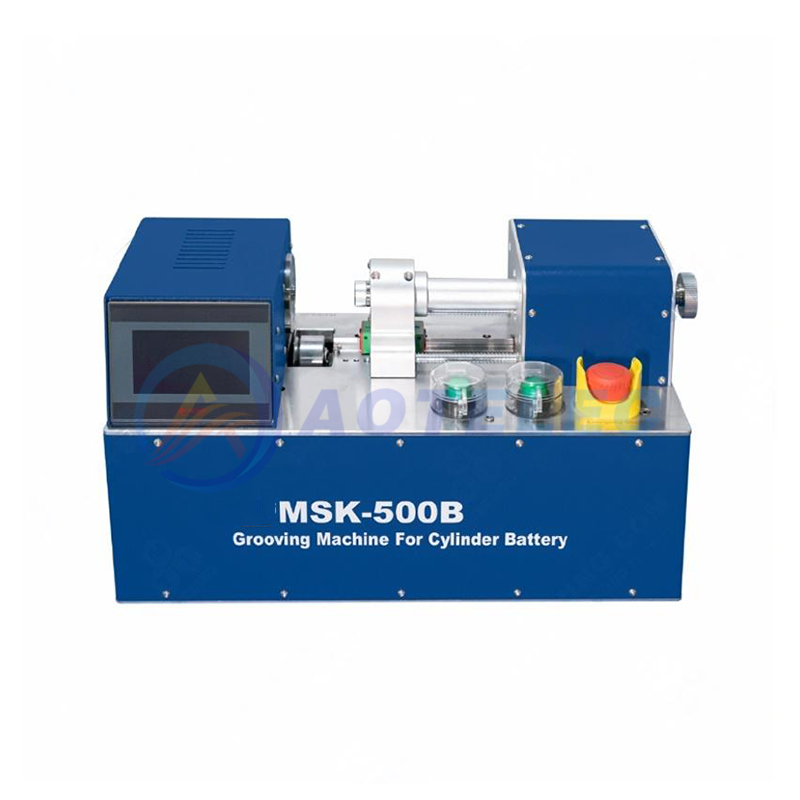

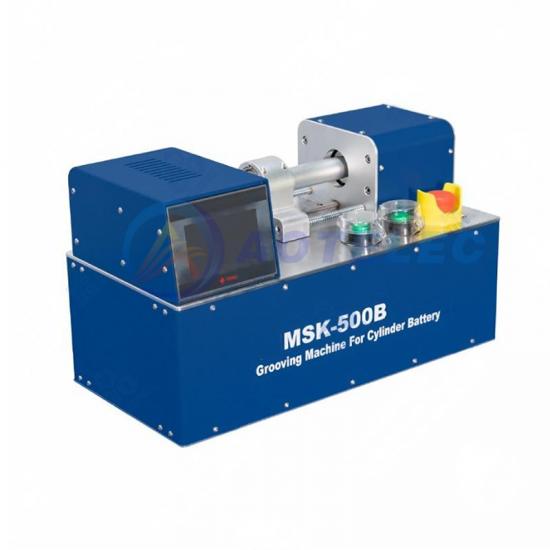

La machine à rainurer les batteries cylindriques MSK-500B est un dispositif qui peut être appliqué au processus de rainurage des batteries cylindriques et des supercondensateurs,
L'équipement est livré en standard avec un jeu de moules de rainurage 18650 (dimensions personnalisables). En remplaçant ces moules, il est possible de traiter des batteries cylindriques et des supercondensateurs de diamètres extérieurs compris entre 10 et 50 mm et de longueurs comprises entre 20 et 140 mm.
Caractéristiques fonctionnelles ：
1. Taille de rainure réglable, haute précision et taille de rainure stable ;
2. Réglage des paramètres de l'écran tactile de l'API ;
3. Le changement de moule permet l'usinage de rainures de boîtiers de batteries cylindriques et de supercondensateurs de diverses spécifications ;
4. Il peut être utilisé à l'intérieur de la boîte à gants grâce à une chambre de transition d'un diamètre intérieur supérieur à 360 mm
Paramètres techniques
|
Nom du produit |
Batterie cylindrique Machine à rainurer |
|
Pouvoir S approvisionnement |
S monophasé AC220V ± 10 %, fréquence 50 Hz, puissance 0,3 kW |
|
Gaz S source |
Bouteille d'air comprimé ou de gaz haute pression de 0,5 à 0,8 MPa (les bouteilles de gaz haute pression doivent être utilisées après avoir réduit la pression à 1,3 à 1,5 MPa) |
|
Note |
1. Une épaisseur de paroi de coque en acier standard de 0,4 mm et une pression d'air de 0,5 à 0,8 MPa suffisent. Dans les cas particuliers où l'épaisseur de paroi est supérieure à 0,4 mm et le matériau relativement dur, une pression d'air de 0,8 à 1,2 MPa peut être choisie. 2. Les valeurs de pression des différentes coques en acier sont définies différemment. À basse pression, elles ne peuvent pas rouler, mais à haute pression, elles roulent et se cassent (la pression réglée en usine peut atteindre 95 % de la coque en acier, et elle peut être ajustée dans des circonstances particulières). |
|
Usage E environnement |
Il est recommandé d'avoir une température ambiante de 25 ± 3 °C , humidité de 30 à 90 RH, et aucune vibration ni interférence électromagnétique |
|
En vigueur B piles |
10 mm - 50 mm, L 20 mm - L 140 mm, tels que 3260, 4680, 18650, 21700 |
|
Rainure D profondeur |
réglable de 0,8 à 2,0 mm |
|
Largeur de la rainure du rouleau |
standard 1,2 mm, peut être conçu à 0,9-1,5 mm selon les besoins |
|
Rouler C dire L la vie |
≥ 100 000 fois |
|
Équipement S taille |

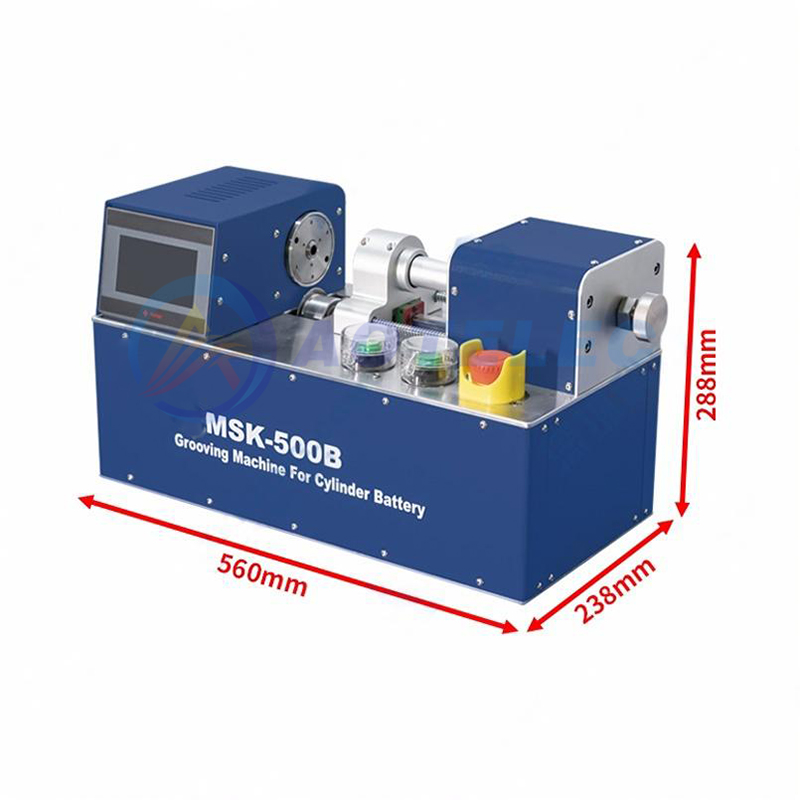

L560mm * L238mm * H288mm |
|
Poids |
40 kg |
