Dans la production de batteries cylindriques, les machines de soudage par points jouent un rôle central, garantissant la qualité et la fiabilité des processus de soudage qui sont cruciaux pour les performances des batteries.

1.Rôle des machines de soudage par points dans la production de batteries cylindriques

Les batteries cylindriques, en tant que type important de batteries lithium-ion, font du soudage une étape particulièrement critique dans leur processus de fabrication. Les machines de soudage par points, en tant qu'équipement de base pour cette étape, améliorent la qualité des batteries cylindriques grâce à leurs avantages uniques.

Garantir des connexions robustes :

Les machines à souder par points sont des appareils dédiés qui utilisent le principe du soudage par résistance. Ils établissent une connexion solide entre les languettes d'électrode positive et négative de la batterie au lithium et les languettes de connexion de la batterie en contrôlant avec précision le courant, le temps et la pression de soudage.

Cela garantit que la soudure est solide et fiable, évitant ainsi des problèmes tels que le détachement ou la fracture des languettes lors de l'utilisation de la batterie.

Protection de la structure de la batterie :

En contrôlant avec précision les paramètres de soudage, les machines de soudage par points peuvent générer des températures suffisamment élevées en peu de temps, provoquant la fusion et la connexion rapide des matériaux métalliques tout en évitant les dommages thermiques aux zones environnantes.

Cela protège la structure interne de la batterie et prolonge sa durée de vie.

Amélioration de l'efficacité de la production :

Les machines de soudage par points sont équipées de fonctions de contrôle automatisé et de gestion intelligente, permettant des opérations de soudage continues et stables, améliorant considérablement l'efficacité de la production.

Ils peuvent également détecter et réparer automatiquement les anomalies pendant le processus de soudage, garantissant ainsi la continuité et la stabilité de la production.

Adaptation à différents types de batteries :

Les machines de soudage par points peuvent s'adapter à différents matériaux et spécifications de languettes de batterie au lithium, répondant ainsi aux besoins des diverses exigences de fabrication de batteries.

Dans le processus de fabrication des batteries cylindriques, les machines à souder par points sont principalement utilisées pour le soudage entre les languettes de la batterie et les languettes de connexion.

Amélioration de la qualité de la batterie :

L'application de machines à souder par points pour batteries dans la fabrication de batteries cylindriques a un impact profond sur la qualité des batteries.

Il améliore la fermeté et la fiabilité du soudage, réduit le risque de dommages thermiques pendant le soudage et optimise le processus de production, réduisant ainsi les coûts de production.

2.Principe de fonctionnement des machines de soudage par points dans la production de batteries cylindriques

Le principe de fonctionnement des machines de soudage par points, notamment dans le cadre de la fabrication de batteries cylindriques, repose principalement sur le soudage par résistance. Voici une explication détaillée

Principe de chauffage par résistance :

Lorsque deux pièces métalliques sont serrées ensemble par des électrodes, un courant est introduit sur la surface de contact métallique, générant un effet de chauffage par résistance.

Ce processus augmente rapidement la température de la surface de contact jusqu'au point de fusion du métal, formant une zone fondue.

En même temps, une certaine pression est appliquée pour relier étroitement les deux pièces métalliques à l'état fondu.

Après un certain temps de soudage, le courant s'arrête et la zone de soudage se refroidit et se solidifie, complétant ainsi le processus de soudage.

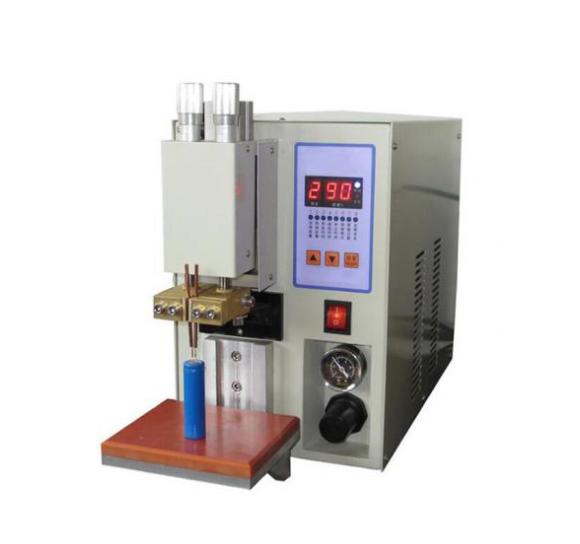

Pression de l'électrode et application du courant :

Pendant le fonctionnement, deux électrodes compriment la pièce, provoquant la formation d'une certaine résistance de contact par deux couches de métal sous la pression des deux électrodes.

Lorsque le courant de soudage circule d'une électrode à l'autre, un soudage thermique instantané se produit aux deux points de résistance de contact, complétant ainsi le processus de soudage.

Automatisation et contrôle :

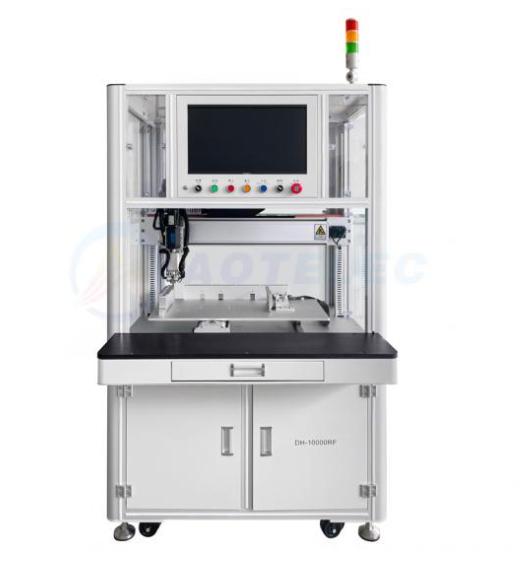

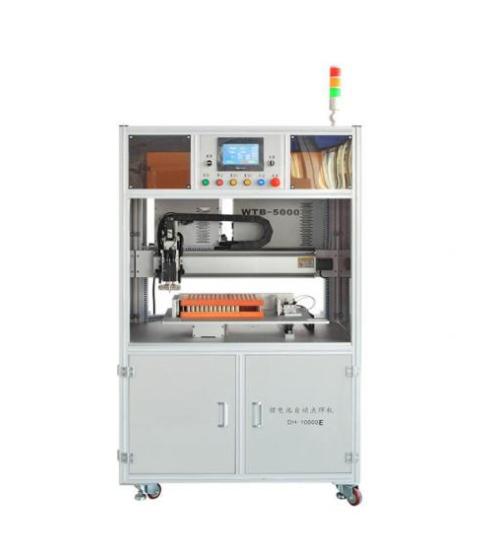

Les machines de soudage par points pour batteries cylindriques au lithium sont des équipements de fabrication avancés intégrant des machines, des systèmes électriques, des systèmes de contrôle, des capteurs et une technologie informatique.

Ils adoptent des systèmes de contrôle d'automatisation avancés, permettant des opérations de soudage par points rapides et continues, améliorant considérablement l'efficacité de la production.

Par exemple, certains modèles de machines automatiques de soudage par points peuvent atteindre une efficacité de production de 3 600 à 4 500 pièces par heure.

Types de courant et avantages :

Les machines à souder par points utilisent soit du courant continu (DC), soit du courant alternatif (AC).

Les machines de soudage par points à courant continu sont largement utilisées en raison de leur qualité de soudage stable et de leur petite zone affectée par la chaleur.

Les machines de soudage par points AC sont utilisées dans certaines situations en raison de leur forte adaptabilité au réseau électrique et de leurs coûts d'équipement inférieurs.

Les principaux avantages du soudage par points comprennent une efficacité et une uniformité élevées, une économie et une utilisation efficace de l'énergie électrique pour le processus de soudage.

Applications et avancées :

Le soudage par points est un procédé de soudage rapide largement utilisé dans diverses industries telles que l'automobile, l'aérospatiale, les meubles métalliques, l'électronique et la construction de bâtiments.

Dans l'industrie automobile, le soudage par points est utilisé pour l'assemblage des carrosseries. En électronique, il connecte les cellules de batterie et les circuits imprimés.

Les progrès de la technologie du soudage par points se concentrent sur l’amélioration de l’efficacité, de l’automatisation et de la durabilité. Cela inclut l’intégration de l’intelligence artificielle pour optimiser les processus et le développement de technologies de soudage respectueuses de l’environnement telles que le soudage au laser et par ultrasons.

Mécanisme détaillé des machines à souder par points :

Composition et processus de travail :

Une machine de soudage par points typique se compose d'un transformateur qui produit un courant élevé à basse tension.

Les électrodes sont connectées aux extrémités de l'enroulement secondaire pour diriger le courant vers la pièce.

Un agencement met les électrodes en contact avec la pièce et applique la pression mécanique nécessaire.

Pendant le processus de soudage par points, les matériaux à souder se chevauchent et sont pressés entre deux électrodes refroidies à l'eau, et un courant électrique élevé traverse l'assemblage.

Les métaux dans la zone de pression s'échauffent jusqu'à leur température de fusion et le joint formé est refroidi sous pression.

Contrôle des paramètres de soudage :

La qualité du soudage par points est principalement affectée par des facteurs tels que la valeur du courant de soudage, la durée du flux de courant et la pression entre les pointes des électrodes.

Les machines de soudage par points contrôlent avec précision ces paramètres pour garantir des performances de soudage optimales.

Pour les procédés de soudage par points, le courant de soudage requis est généralement d'environ 5 000 ampères et la tension entre les électrodes est généralement inférieure à 3 volts.

Machines de soudage par points double face :

Les machines de soudage par points double face sont une forme avancée de machines de soudage par points pour batteries au lithium, capables de souder simultanément les électrodes positives et négatives de la batterie.

Ils utilisent des systèmes de contrôle de précision et des alimentations de soudage stables pour garantir un contrôle précis des paramètres de soudage.

Ces machines peuvent ajuster automatiquement les paramètres de soudage en fonction du type et des spécifications de la batterie, permettant une gestion intelligente.

Considérations relatives à la sécurité et à la maintenance

Bien que les machines de soudage par points soient cruciales pour la fabrication de batteries cylindriques, la sécurité et la maintenance sont tout aussi importantes :

Précautions de sécurité :

Avant l'utilisation, vérifiez toujours si l'équipement est en bon état, en vous assurant que les câbles d'alimentation, les électrodes et autres composants ne sont pas endommagés ou desserrés.

Suivez strictement le manuel d'utilisation pour éviter tout dommage à l'équipement ou toute blessure corporelle due à une mauvaise utilisation.

Entretien et réparation :

Entretenir régulièrement l'équipement pour assurer son fonctionnement normal.

Cela comprend le nettoyage des électrodes et des surfaces de soudage, la vérification des dommages aux câbles et aux connexions et la lubrification des pièces mobiles.

Les problèmes courants tels que les soudures faibles et le collage des électrodes peuvent être résolus grâce à un nettoyage approprié, à l'ajustement des paramètres et au respect des règles de sécurité.

3.Conclusion

En résumé, les machines de soudage par points jouent un rôle essentiel dans la fabrication de batteries cylindriques. Leurs avantages uniques, tels que le contrôle précis des paramètres de soudage, les fonctions d'automatisation et de gestion intelligente, ainsi que l'adaptabilité à différents types et spécifications de batteries, améliorent considérablement la qualité des batteries et l'efficacité de la production. À mesure que la nouvelle industrie énergétique continue de se développer et que la technologie progresse, les machines de soudage par points continueront de jouer un rôle crucial, en favorisant le développement de la nouvelle industrie énergétique et en contribuant à la durabilité environnementale.

Le rôle et le principe de fonctionnement des machines de soudage par points dans la production de batteries cylindriques sont étroitement liés, formant un maillon critique dans le processus de fabrication. En comprenant et en utilisant efficacement ces machines, les fabricants peuvent garantir la production de batteries cylindriques de haute qualité répondant aux demandes croissantes du marché.
