Les batteries cylindriques au lithium (18650, 21700, 4680 et autres modèles) dominent les marchés de l’électronique grand public, des outils électriques et du stockage d’énergie nouvelle. Le processus de scellage est une procédure de fabrication centrale irréversible après l’injection d’électrolyte, le dégazage et l’assemblage du capuchon. Un scelleuse de batteries cylindriques est un équipement de précision spécialisé qui sertit et comprime mécaniquement la coque en acier de la batterie et le capuchon supérieur afin de former un joint métallique totalement étanche. Un mauvais scellage entraîne directement des fuites d’électrolyte, une infiltration d’humidité interne, une accélération de l’autodécharge, un gonflement, voire des risques d’emballement thermique. Cet article présente systématiquement le principe de fonctionnement central de la machine ainsi que les précautions standardisées de sécurité, d’utilisation et de maintenance pour les applications en laboratoire et en production de masse.

1. Principe de fonctionnement central de la scelleuse de batteries

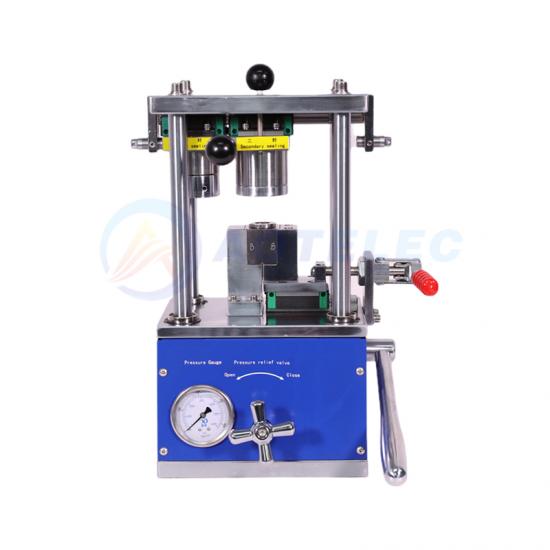

Il existe trois principaux types d’entraînement pour les équipements de scellage : les machines de sertissage hydrauliques manuelles, les machines pneumatiques semi-automatiques et les machines de sertissage servo entièrement automatiques. Toutes suivent la même logique de scellage par sertissage à froid sans soudage à haute température. L’ensemble du système de fonctionnement comprend une unité d’entraînement de puissance, un moule de positionnement haute précision, un mécanisme de guidage à quatre colonnes, un module de surveillance de pression et un système de contrôle de sécurité.

1.1 Mécanisme de scellage par sertissage mécanique

Après l’injection de liquide et le repos, la cellule cylindrique avec une coque en acier pré-rainurée et un capuchon assemblé est fixée verticalement dans le moule inférieur de positionnement adapté. La matrice supérieure de scellage est entraînée par un vérin hydraulique, un vérin pneumatique ou un servomoteur pour descendre le long de colonnes de guidage linéaires parallèles, en appliquant une pression verticale uniforme sur le bord roulé de la coque et le joint du capuchon métallique. Sous une pression constante calibrée, le fin rebord en acier de la coque subit une déformation plastique et se replie fermement sur l’anneau d’étanchéité du capuchon, créant un bord de scellage métallique continu et sans interstice. Cette compression physique à froid isole le système d’électrodes interne de l’air extérieur, de l’humidité et de la poussière, bloquant la volatilisation de l’électrolyte et empêchant l’oxygène à l’intérieur de la cellule de déclencher des réactions secondaires.

La plage de pression standard varie selon la taille de la batterie : 6–8 MPa pour les cellules 18650/21700, ce qui équivaut à une force verticale de sertissage de 1000–1200 kg. Une pression excessive écrase la coque en acier et endommage les languettes internes des électrodes ; une pression insuffisante laisse de minuscules micro-interstices provoquant des fuites lentes après un stockage prolongé. La plupart des machines industrielles adoptent un sertissage en deux étapes : pré-scellage pour plier initialement le bord de la coque, puis formage final du scellage pour aplatir la ligne de sertissage et garantir une planéité et une étanchéité constantes.

1.2 Flux complet de fonctionnement

Préparation : installer les moules adaptés à la taille, calibrer le manomètre, connecter l’alimentation et la source d’air sec, puis effectuer 3 à 5 essais à vide pour vérifier le mouvement fluide de la matrice.

Chargement : placer la batterie cylindrique avec son capuchon verticalement dans le dispositif inférieur de positionnement, en veillant à l’absence totale d’inclinaison.

Déclenchement du scellage : pour les modèles manuels, tourner la poignée hydraulique afin d’augmenter la pression ; les équipements automatiques activent le vérin après détection photoélectrique de la batterie.

Maintien de la pression : maintenir la pression de sertissage réglée pendant 0,5 à 2 secondes afin de stabiliser la déformation plastique de la coque en acier.

Décompression et déchargement : relâcher la pression hydraulique ou pneumatique, la matrice supérieure remonte automatiquement, puis retirer la cellule scellée terminée pour effectuer un contrôle d’étanchéité.

1.3 Principe des fonctions auxiliaires

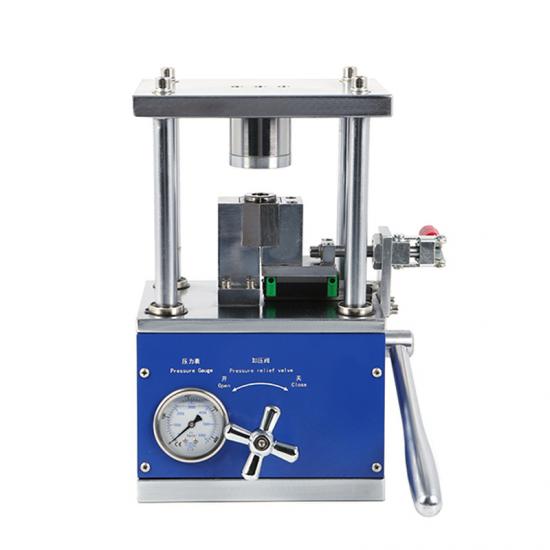

Des manomètres haute précision et des capteurs numériques de pression surveillent en temps réel la force de sertissage afin de déclencher automatiquement une alarme en cas de surpression ou de sous-pression. Les douilles de guidage à billes à quatre colonnes garantissent le déplacement parallèle de la matrice supérieure, éliminant les lignes de scellage irrégulières causées par une inclinaison. Les petites machines hydrauliques de scellage de laboratoire sont compactes et compatibles avec les boîtes à gants, tandis que les modèles entièrement automatiques des lignes de production ajoutent une alimentation par convoyeur, un comptage cyclique et une protection par verrouillage d’urgence pour réaliser un scellage continu par lots à raison de 40–55 pièces par minute.

2. Fonctionnement standard et précautions de sécurité

2.1 Règles d’inspection avant utilisation

Tout d’abord, vérifier le fil de mise à la terre de l’équipement afin d’éviter que des étincelles statiques n’enflamment les vapeurs d’électrolyte. La source d’air doit être de l’air comprimé sec (0,5–0,7 MPa) exempt d’eau et d’huile ; la vapeur d’eau à l’intérieur du vérin corrode les moules de précision. Confirmer que le moule correspondant au modèle actuel de batterie est correctement verrouillé : des moules desserrés produisent des bords de scellage décalés. Les opérateurs doivent porter des gants résistants aux coupures et des lunettes de sécurité ; les cheveux longs doivent être attachés pour éviter tout enchevêtrement avec les composants mobiles. Les essais à vide sont obligatoires avant la production officielle afin de détecter les bruits anormaux de collision des colonnes de guidage ou des matrices.

2.2 Règles critiques pendant l’utilisation

Ne jamais introduire une partie de la main dans la zone de serrage de la matrice pendant le fonctionnement, même pour ajuster un échantillon. Les machines automatiques utilisent des interrupteurs de déclenchement à deux mains pour éviter un démarrage accidentel d’une seule main.Respecter strictement les paramètres de pression du procédé sans modification arbitraire : une surpression déforme la coque de la batterie et peut perforer les séparateurs internes, tandis qu’une faible pression provoque un scellage non conforme. Si de l’électrolyte déborde sur la surface du moule pendant le chargement, arrêter immédiatement la machine et essuyer le moule avec de l’éthanol anhydre après une décompression complète ; les résidus d’électrolyte corrodent la surface de précision de la matrice et réduisent l’efficacité du scellage. La durée de fonctionnement continu ne doit pas dépasser 2 heures afin d’éviter la surchauffe de l’huile hydraulique ou le vieillissement des joints du vérin.

2.3 Précautions après utilisation et maintenance quotidienne

Après le travail quotidien, relâcher complètement la pression du système, couper l’alimentation électrique et l’arrivée d’air, puis essuyer les matrices supérieure et inférieure, les colonnes de guidage et l’établi avec un chiffon non pelucheux afin d’éliminer les résidus d’électrolyte et les débris métalliques. Lubrifier les douilles de guidage linéaires avec une huile légère antirouille tous les 3 jours ouvrables afin de maintenir un mouvement de levage fluide. Tous les moules sont en acier allié traité thermiquement ; ne jamais meuler ni polir manuellement le bord de scellage, car cela détruirait la précision dimensionnelle. Si la machine reste inutilisée pendant plus d’une semaine, pulvériser de l’huile antirouille sur toutes les pièces métalliques mobiles et couvrir l’équipement avec une housse antipoussière. Vérifier chaque semaine les vis de fixation des moules et des colonnes de guidage afin d’éliminer les desserrages provoquant une qualité de sertissage instable.

2.4 Précautions particulières pour l’utilisation en boîte à gants

De nombreuses machines de scellage de laboratoire sont placées dans des boîtes à gants remplies d’argon pour le traitement de cellules sans humidité. Avant de placer la machine dans la boîte, sceller complètement tous les raccords des conduites d’air avec de la graisse époxy afin d’éviter la pollution de l’atmosphère de la boîte à gants. L’entrée d’air comprimé doit être équipée d’un filtre de séchage supplémentaire, et il faut vérifier quotidiennement l’accumulation d’eau dans le réservoir d’huile hydraulique de la machine. Ne pas ouvrir la soupape de décharge de pression hydraulique à l’intérieur de la boîte à gants afin d’éviter de mélanger de l’air humide extérieur avec l’environnement inerte.

3. Notes pour éviter les pannes courantes

Un scellage non conforme (fuite d’air) résulte principalement de moules incompatibles, d’une pression de sertissage insuffisante ou de surfaces de scellage de moule sales ; nettoyer régulièrement la zone de contact de la matrice afin d’éliminer les corps étrangers. La déformation de la coque est causée par une surpression ou un mauvais positionnement incliné de la batterie lors du chargement ; il faut donc standardiser strictement le positionnement vertical. Les fluctuations persistantes du manomètre proviennent généralement du vieillissement des bagues d’étanchéité du vérin ou de fuites des vannes hydrauliques, nécessitant un remplacement professionnel par le personnel de maintenance désigné. Il est interdit aux techniciens non professionnels de démonter les vérins hydrauliques, les modules d’entraînement servo ou les circuits de commande internes afin d’éviter des dommages permanents à l’équipement et des accidents de sécurité.

La machine de scellage des batteries cylindriques s'appuie sur la déformation plastique mécanique à froid pour assurer une isolation fiable de l'air des cellules de batterie, et ses performances stables déterminent directement la sécurité des batteries et leur durée de vie en cycles. Le respect strict des normes relatives aux paramètres de fonctionnement, des spécifications d'exploitation sécurisée et des règles d'entretien périodique peut réduire les taux de défauts, prolonger la durée de vie des équipements et éliminer les risques liés à la sécurité de la production. Tous les opérateurs doivent recevoir une formation systématique avant toute utilisation autonome, et enregistrer quotidiennement les données de pression, les rapports d'entretien et les échantillons de scellage défectueux afin d'assurer un contrôle qualité traçable de la fabrication des cellules au lithium.
