Dans la révolution silencieuse du stockage d'énergie, une remarquable pièce de machines industrielles fonctionne avec une précision au niveau micron pour créer les noyaux d'alimentation de notre avenir électrifié La machine à enrouler des cellules de poche, souvent négligé en dehors des cercles de fabrication, joue un rôle central dans la détermination des performances, de la sécurité et de la rentabilité des batteries lithium-ion alimentant tout, des smartphones aux véhicules électriques Démêlons l'adhésion de l'ingénierie derrière ces machines et comprenons leur position cruciale dans la production de batterie moderne

Anatomie d'une cellule de pochette

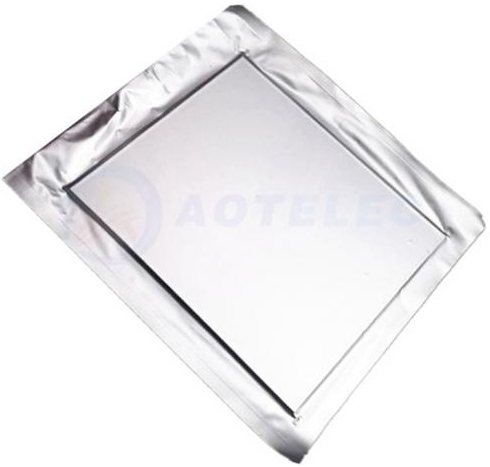

Avant d'examiner le machine à enrouler, nous devons comprendre sa création Contrairement aux cellules cylindriques ou prismatiques rigides, les cellules de la poche utilisent des emballages laminés flexibles (d'où "soft package") contenant des électrodes empilées ou enroulées Cette conception offre une densité d'énergie supérieure (jusqu'à 300 WH / kg) et des facteurs de forme flexibles - avantages stimulant leur domination dans l'électronique portable et l'adoption croissante des véhicules électriques (35% des batteries mondiales de véhicules électriques en 2023, par recherche SNE)

Le processus d'enroulement démystifié

1 Alimentation et alignement des matériaux

La machine commence par nourrir les feuilles d'électrode (anode et cathode) et les matériaux de séparateur des rouleaux jumbo Une batterie typique de 100h EV nécessite:

- anode de 20 mètres de long (feuille de cuivre avec du graphite revêtement)

- Cathode 22 m (feuille d'aluminium avec NMC/ LFP)

- Polymer 45m séparateur(7-16î¼m d'épaisseur)

Les capteurs laser et les systèmes de vision machine alignent les matériaux avec ● ¤50î¼m précision - Critique étant donné que le désalignement de 1 mm peut réduire la capacité de 5% (Données de laboratoire national d'Oak Ridge)

2 Ballet de commande de tension

Au fur et à mesure que les matériaux progressent dans 12-24 rouleaux de guidage, les servomoteurs maintiennent une tension précise (plage 2-15n) Trop de risques de tension déchirant le revêtement fragile de la cathode (50-100î¼ m d'épaisseur); Trop peu de causes de rides Les machines avancées utilisent le mappage de tension en temps réel, en réglant toutes les 0 à 1 seconde

3 L'enroulement central

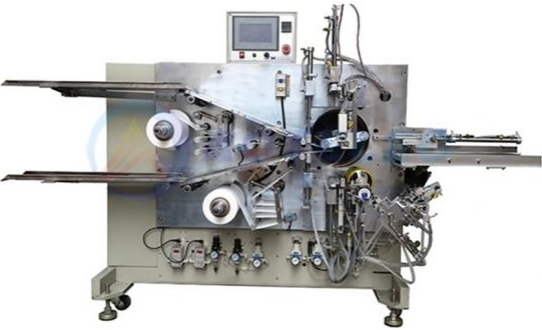

Voici où se produit la magie Le «cœur sinueux» utilise une broche rotative (200-800 tr / min) pour créer la structure de la gelée:

- Cathode-Separator-Anode-Separator couches enroulées dans une configuration de roll suisse

- Les machines modernes atteignent la précision de pas d'enroulement de â ± 0 1 mm

- Les chambres à température contrôlée (25 ± 1 ° C) empêchent les erreurs de dilatation thermique

4 Soudage à l'onglet

Les soudeurs à ultrasons attachent les onglets d'électrode avec 5000-10000 vibrations / sec, créant des liaisons qui doivent résister à une force de traction de 50 kg (par norme GB / T 31485)

5 Contrôle de l'éjection et de la qualité

La cellule de la plaie subit:

- Inspection des rayons X (détection ● ¥ 100î ¼m défauts)

- Test de capacité (précision de 1%)

- Contrôles dimensionnels automatisés

Pourquoi le bobinage est important: le multiplicateur de performance

1 Optimisation de la densité d'énergie

Un enroulement précis minimise "l'espace mort" entre les couches Les machines de haut niveau atteignent 98 5% d'utilisation du matériau contre 92% dans les processus manuels Pour une batterie EV de 75 kWh, cette différence équivaut à une plage supplémentaire de 25 km

2 Assurance de sécurité

Les rides microscopiques ou la contamination par les particules métalliques (● ¥ 20î¼m) d'un mauvais enroulement peuvent provoquer une croissance de la dendrite et un émoi thermique Les machines d'enroulement modernes s'intègrent:

- Cameras 5MP + détectant les particules de 15î¼M

- Élimination de la poussière électrostatique (99 5% d'efficacité)

- Prédiction des défauts alimentés par AI

3 Évolutivité de la production

Les principaux machines d'enroulement réalisent maintenant:

- 15-20 ppm (cellules par minute)

- <0 Taux de défaut de 3%

- Changement rapide (<10 minutes entre les modèles)

Cela permet des réductions de coûts de 150 $ / kWh (2015) à 97 $ / kWh (données 2023 Bloombergnef) pour les batteries Li-ion

Évolution de la technologie d'enroulement

1 Première génération (2000)

- Chargement manuel des matériaux

- â ± 0 Précision de 3 mm

- vitesse de 5 ppm

2 État actuel (2020)

- Enroulement "auto-apprentissage" alimenté par Ai

- Simulations jumelles numériques

- 0 Mesure laser 5î ¼m

- Modèles à ultra-vitesse de 30 ppm

3 Futures frontières

- Enroulement d'électrode sec (élimination du solvant)

- Adaptation à la batterie à semi-conducteurs

- Alignement magnétique quantique

Impact et durabilité du marché

Avec la capacité mondiale de fabrication de batteries prévue pour atteindre 6 8TWH d'ici 2030 (Benchmark Mineral Intelligence), les progrès de la machine à enrouler contribuent directement à:

- Épargne annuelle de 18 millions de tonnes CO2 grâce à une amélioration de l'efficacité de la production

- réduction de 30% dans l'empreinte d'usine via des conceptions compactes

- Activer le recyclage de la batterie grâce à un désassemblage de cellules plus facile

De la précision micro-échelle rivalisant avec les Fabs semi-conducteurs à leur impact macro-échelle sur la décarbonisation mondiale, les machines à enrouler des cellules de la pochette illustrent comment l'innovation industrielle alimente les révolutions technologiques Alors que la demande de batterie augmente 25% par an (idTechex), ces machines sans prétention resteront au cœur de la construction de l'infrastructure de stockage d'énergie de demain - une couche parfaitement enroulée à la fois.
