Introduction

Dans le processus complexe de fabrication de batteries, le traitement thermique joue un rôle décisif dans la définition des propriétés structurelles, électrochimiques et mécaniques des matériaux.

Les fours à étouffement et les fours à température de Highter sont des outils indispensables pour des processus tels que le frittage d'électrode, la synthèse d'électrolyte solide et la calcination précurseur. 1. Différences fondamentales entre Fours à étouffer

et les fours à température

Bien que les deux outils soient conçus pour le traitement thermique, leurs conceptions distinctes répondent à des besoins différents dans la fabrication de batteries:

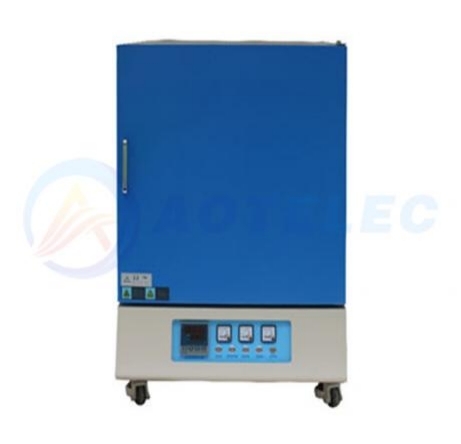

1.1 fours à étouffer

Conception:

Une chambre scellée (étouffement) isole les échantillons de gaz de combustion, assurant un chauffage sans contamination.

Les éléments de chauffage (par exemple, les fils Kanthal) entourent le étouffage, fonctionnant dans des atmosphères aériennes ou inertes.

Plage de température: généralement jusqu'à 1 200 ° C.

Avantage clé: contrôle précis des conditions atmosphériques (par exemple, oâ, nâ, ar).

1.2 Fours de température Hight

Conception:

Configurations ouvertes ou semi-open avec isolation avancée (par exemple, fibre de céramique).

Utilisez du carbure de silicium (SIC) ou des éléments de chauffage du disilicide au molybdène (Mosi).

Plage de température: 1 200 ° C à 1800 ° C ou plus.

Avantage clé: fonctionnement soutenu à des températures extrêmes pour des processus comme le frittage en céramique.

2. Applications critiques dans la fabrication de batteries

2.1 Synthèse des matériaux d'électrode

Calcination précurseur de la cathode (par ex., NMC, LFP):

Processus: Les hydroxydes / oxydes en métal mixte sont chauffés dans un four à moufle (600 ° C) pour former des poudres de cathode cristalline.

Impact:

L'uniformité de la température assure une structure cristalline cohérente, influençant directement les taux de diffusion de la liion.

La mauvaise calcination entraîne des impuretés de phase (par exemple, les phases rocksalt dans le NMC), réduisant la capacité.

Graphization de l'anode:

Processus: Le carbone amorphe (par exemple, le coke de pétrole) est graphié dans les fours de la température HightHeter (2 500 3 000 ° C) sous gaz inerte.

Impact: Des degrés de graphitisation plus élevés améliorent la conductivité des anodes et la durée de vie du cycle. - 2.2 solide

Production d'électrolyte d'État Frittage des électrolytes en céramique (par exemple, Llzo

, Llto):

Processus: Les compacts de poudre sont frittés dans des fours de la température de Hightermate (1 200 ° 1 500 ° C) pour obtenir une céramique dense et ionconductrice.

Défis:

La volatilisation du lithium à des températures élevées nécessite un contrôle précis de l'atmosphère (par exemple, Lirich ambiant).

La résistance aux limites des grains est minimisée grâce à des profils de frittage optimisés.

Electrolytes en verre:

Processus: Le verre fondu est cristallisé dans les fours à moufle (800 ° 1 000 ° C) pour former des phases conductrices liion.

2.3 Retrait du liant et frittage des électrodes

Burn Buroff:

Processus: les films verts électrodes (avec des liants PVDF ou PTFE) sont chauffés dans des fours à moufle (400 ° C) pour éliminer les matières organiques.

Impact: L'élimination incomplète provoque des problèmes de porosité, tandis que le chauffage excessif endommage les matériaux actifs.

Frittage d'électrode (par exemple, batteries AllsolidState): Processus: électrodes et électrolytes solides

sont cosintés dans des fours de la température HightHat pour former des structures monolithiques.

Défi: les coefficients de dilatation thermique incompatibles peuvent induire des fissures.

2.4 recuit thermique pour l'amélioration des performances

Modification de surface des cathodes:

Processus: recuit post-couture dans les fours à moufle (300 Â ° C) stabilise les revêtements de surface (par exemple, alâ oâ sur NMC).

Avantage: supprime les réactions secondaires avec les électrolytes, prolongeant la durée de vie du cycle.

Précision des défauts dans les anodes en silicium:

Processus: Hightemp Rapid recuit (700 ° C, 10 âe 30 secondes) des fissures de tas formées pendant la lithiation / délitation.

3. Impact technologique sur les performances de la batterie

3.1 Contrôle de la microstructure des matériaux

Taille et porosité des grains:

La température de frittage et le temps de séjour dans les fours à température de Hightatrad dictent la croissance des grains.

Les grains plus petits (obtenus via des températures plus basses) améliorent la résistance mécanique mais peuvent augmenter la résistance aux limites des grains.

Densité:

La densification de l'électrolyte solide (> 95% de densité théorique) est essentielle pour empêcher la pénétration de la dendrite au lithium.

3.2 Stabilité électrochimique

Pureté de phase cristalline:

Les fours à étouffement avec un contrôle précis de l'Oâ empêchent la formation de phases électrochimiquement inactives (par exemple, spinelle dans les oxydes en couches).

Compatibilité interfaciale:

Les électrodes et les électrolytes cosinants à des températures optimisées améliorent l'adhésion interfaciale, réduisant l'impédance.

3.3 Évolutivité et efficacité énergétique

Batch vs fours continues:

Les fours à étouffement par lots conviennent à la R&D et à la production à petite échelle.

Roller Hearth HighterMemperature Furnaces permettent un traitement continu pour les gigafactories.

Consommation d'énergie:

Les fours Hightemp représentent environ 15% de la consommation d'énergie de fabrication de batteries.

Des innovations telles que les brûleurs régénératifs et le chauffage à microwaveas ont réduit l'énergie de 30%.

4. Défis et stratégies d'atténuation

4.1 Contrôle de l'atmosphère

Perte de lithium dans la synthèse de la cathode:

Solution: Utilisez des creusets scellés avec des granulés de compensation dans des fours à moufle.

Oxydation des matériaux d'anode:

Solution: fonctionnez sous argon / vide dans les fours graphitilinés.

4.2 Gestion du gradient thermique

Déformation des grands composants:

Solution: Profils de chauffage du gradient et suscepteurs de SiC pour une distribution de chaleur uniforme.

4.3 Coût et entretien

Dégradation des éléments chauffants:

Les éléments de Mosi se dégradent supérieurs à 1 700 ° C;

Remplacé par des alternatives coûteuses en tungstène.

Durée de vie réfractaire:

Les doublures en fibres en céramique nécessitent un remplacement fréquent dans les atmosphères corrosives.

5. Innovations dans la technologie de la fournaise

5.1 Méthodes de chauffage avancées

Microwaveassed Sttaitring:

Le chauffage volumétrique direct réduit le temps de traitement et l'énergie (par exemple, la synthèse LifePo à 50% d'énergie inférieure).

Spark Plasma Sasting (SPS):

Permet une densification rapide (<10 min) des électrolytes solides à des températures inférieures, minimisant l'évaporation de Li.

5.2 Fours intelligents

Optimisation du processus Aidriven:

Les modèles d'apprentissage automatique prédisent des profils temporaires optimaux basés sur des données de capteurs en temps réel (par exemple, les pyromètres, les analyseurs de gaz).

Surveillance ioTABABIBLE:

Les diagnostics à distance et la maintenance prédictive réduisent les temps d'arrêt.

5.3 Designs durables

Récupération de la chaleur des déchets:

Les gaz d'échappement des fours Hightemp préchauffent l'air entrant, améliorant l'efficacité de 20%.

6.1 Fours à puissance hydrogène: Les projets pilotes remplacent le gaz naturel par le Green Hâ, réduisant les émissions de coâ dans le graphitisation de l'anode.

6. Études de cas

NMC811

Synthèse de la cathode

Processus:

Calcination précurseur dans un four à moufle AT900 ° C pendant 12 heures sous Oâ.

Résultat:

La pureté à grande phase (99,5%) permet une capacité de 220 mAh / g avec une rétention de 90% après 1 000 cycles.

6.2 Stabilisation de l'anode siliconoxyde

Processus:

Recuit dans un four Hightemp à 1 000 ° C pendant 2 heures pour former une couche de sio protectrice.

Avantage:

Réduit l'expansion du volume de 300% à 120%, doublant la durée de vie du cycle.

7. Directions futures

Traitement ultrahight température (> 2 500 ° C):

Active les anodes NextGen (par exemple, les nanotubes de carbone, les composites de graphène).

Fours à plasma atmosphérique:

Le frittage plasmaenhancé coupe le temps de traitement de l'électrolyte en céramique de 80%.
