Introduction

Au cœur de chaque batterie lithium-ion se trouve ses électrodes ● Les couches soigneusement modifiées de matériaux actifs déterminent la densité d'énergie, la durée de vie du cycle et la sécurité Le processus de transformation des électrodes brutes en boues en revêtements uniformes sans défaut sur les feuilles métalliques repose sur deux héros méconnus: les lames doctorales et les applicateurs de revêtement Ces outils de précision sont essentiels pour définir l'épaisseur, la cohérence et la micro-structure des électrodes de batterie

1 Le rôle critique du revêtement d'électrode dans les performances de la batterie

Avant de plonger dans les outils eux-mêmes, il est essentiel de comprendre pourquoi la qualité du revêtement d'électrode n'est pas négociable:

Densité d'énergie: les revêtements uniformes maximisent la charge de matériaux active tout en minimisant les vides

Life à cycle: Les couches sans défaut empêchent la formation de dendrite au lithium et la dégradation mécanique

Rendement de la fabrication: le revêtement cohérent réduit les taux de rebut dans la production à haut volume

2 Doctor Blades: les gardiens de l'épaisseur du revêtement

2 1 Qu'est-ce qu'un Docteur Blade?

Une lame de docteur est une lame métallique ou polymère de précision de précision utilisée pour compteur et répandre des élecrices sur feuille de collection actuelle (e G., Aluminium pour cathodes, cuivre pour anodes) Il garantit que la suspension est appliquée à une épaisseur contrôlée avant le séchage

2 2 types de lames de doctorat

Blades à balle fixe:

Une lame rigide (souvent en acier inoxydable) réglée à une hauteur fixe au-dessus du substrat

Avantage: conception simple, faible coût

Limitation: Adaptabilité limitée aux changements de viscosité des lieux

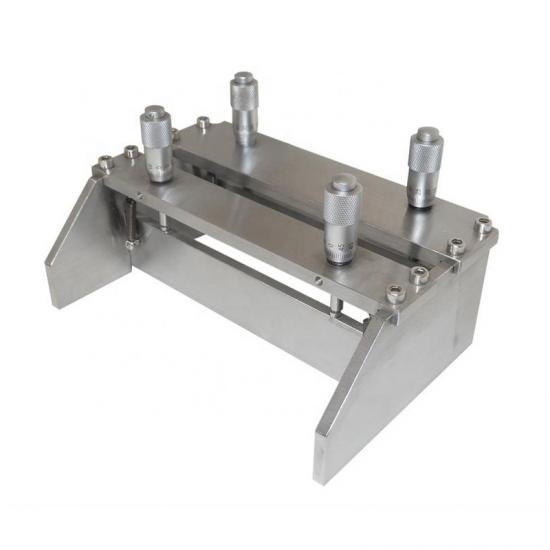

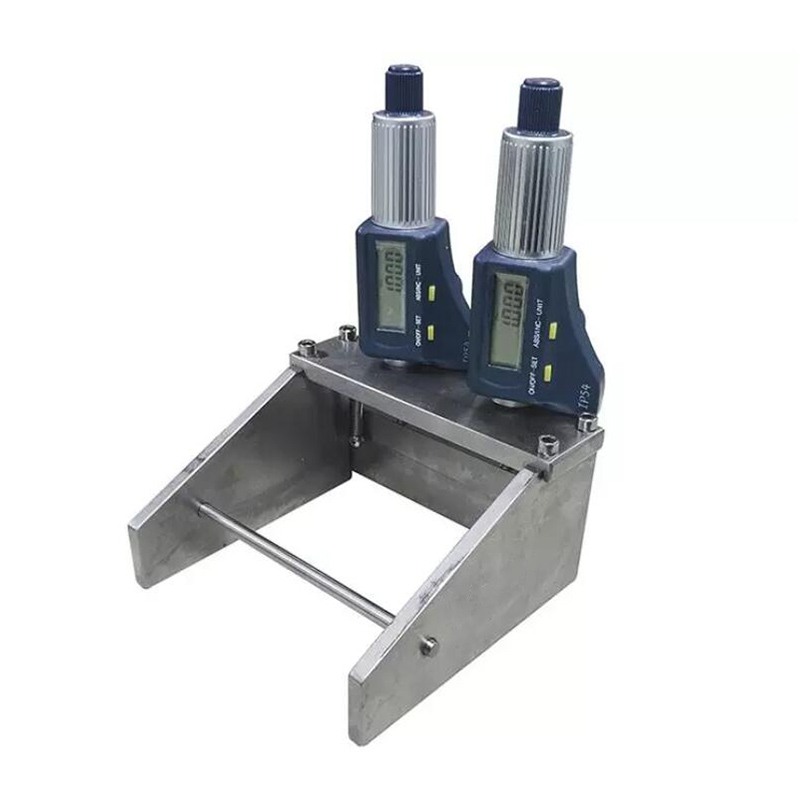

Pares réglables:

Incorporez des vis de micro-ajustement ou des systèmes pneumatiques pour affiner l'écart (généralement 50 ● 500 î¼m)

Cas d'utilisation: lignes de production élevées avec des formulations de suspension variables

Pares composites:

Les bords enduits de polymère (par exemple, le polyuréthane) pour réduire le frottement et l'usure

Avantage: minimise les rayures sur les feuilles délicates

2 3 Principe de travail

1 Livraison de suspension: la suspension est déposée devant la lame via une créneaux ou de la trémie

2 Médica: Au fur et à mesure que le substrat (feuille) se déplace sous la lame, l'espace entre la lame et la feuille détermine l'épaisseur du revêtement humide

3 Action de cisaillement: la lame ● S bord génère des forces de cisaillement qui alignent les particules dans la suspension, améliorant la conductivité

3 Applicateurs de revêtement: au-delà de la lame

Bien que les pales de doctorat soient fondamentales, les systèmes de revêtement modernes intègrent des applicateurs avancés pour atteindre une précision et une vitesse plus élevées

3 1 CODERS DIE SLOT

Conception: Un dé motif fabriqué avec précision avec un emplacement étroit distribue uniformément la suspension sur le substrat

Principe de travail:

Le débit de suspension à pompe contrôlée garantit une livraison cohérente

Combiné avec une lame ou un rouleau de docteur pour un contrôle final de l'épaisseur

Avantages:

Gère les slurries à haute viscosité (par exemple, les mélanges de silicium anode)

Active le revêtement multicouche en un seul passage

3 2 revêtements à rouleaux (gravure / roll-to-roll)

Revêtement de gravure:

Un rouleau gravé ramasse la suspension et le transfère au substrat

Cas d'utilisation: revêtements ultra-minces (<20 î¼m) pour les cellules à haute énergie

Revêtement de rouleau inversé:

Deux rouleaux à contre-rotation contrôlent le transfert de suspension, idéal pour les matériaux sensibles au cisaillement

3 3 Couteurs de pulvérisation

Principe: atomiser la suspension en gouttelettes fines pulvérisées sur le substrat

Applications:

Architectures d'électrodes 3D (par exemple, électrodes épaisses pour les batteries à semi-conducteurs)

Processus de déchets à faible matériau

4 Défis clés dans la conception des outils de revêtement

4 1 compatibilité de la rhéologie de la suspension

Comportement de midage de cisaillement: la plupart des boues d'électrodes réduisent la viscosité sous cisaillement (par exemple, pendant le revêtement de la lame) Les outils doivent s'adapter à cela pour éviter les revêtements inégaux

Solution: Ajustez l'angle de la lame ou utilisez un contrôle dynamique de l'espace en fonction des données de viscosité en temps réel

4 2 Contrôle des bords et prévention des défauts

Défauts communs:

Strimes: causées par des entailles de lame ou des agglomérats de suspension

Percons de bord: accumulation excessive de suspension aux bords du papier d'aluminium

Atténuation:

Arêtes de lame polies au laser (Ra <0 2 î¼m)

Systèmes d'aspirateur de bord pour éliminer l'excès de suspension

4 3 usure et entretien

Dégradation de la lame:

Les particules abrasives dans les suspensions (par exemple, le silicium) érodent les bords de lame, modifiant l'épaisseur du revêtement

Innovations:

Revêtements en carbone de diamant (DLC) pour prolonger la durée de vie de la lame

Prédiction d'usure dirigée par l'IA pour le remplacement proactif

5 Innovations stimulant la prochaine génération d'outils de revêtement

5 1 Systèmes de revêtement adaptatif

Contrôle en boucle fermée:

Les capteurs d'épaisseur en ligne (par exemple, le rayonnement bêta, la triangulation laser) ajustent les lacunes de la lame en temps réel

Exemple: Tesla ● S Gigafactory Lignes utilisent de tels systèmes pour maintenir la tolérance «± 2 μM

5 2 Blades doctoraux à ultrasons

Technologie: Les vibrations à haute fréquence (20 ● 40 kHz) réduisent l'adhésion du libellé à la lame

Avantages:

Élimine les stries de revêtement

Compatible avec des liants collants comme le PVDF

5 3 Design durable

Recyclage des matériaux:

La suspension de ferraille recueillies pendant le revêtement est filtrée et réutilisée

Efficacité énergétique:

Les revêtements de lame à faible friction réduisent la consommation d'énergie moteur jusqu'à 30%

6 Étude de cas: outils de revêtement en action

6 1 revêtement d'anode à grande vitesse pour EVS

Défi: Enrobage de la feuille de cuivre de 10 mètres de large à 80 m / min sans défauts

Solution:

Blade de docteur composite avec revêtement DLC

Applicateur à sous-die avec contrôle de la température à plusieurs zones

Résultat: 99 5% Uniformité du revêtement, permettant des batteries de 500 wh / kg

6 2 électrodes de batterie à semi-conducteurs

Exigence: revêtements ultra-épaisses (● 200 ¥ î¼m) pour les électrolytes à base de sulfure

Outil utilisé: Blade de doctorat à réglage pneumatique avec conception anti-blogging

Résultat: électrodes sans fissure avec une capacité de chargement rapide 5C

7 L'avenir des outils de revêtement

7 1 Paramètres de revêtement optimisés AI

Les algorithmes d'apprentissage automatique analysent les données historiques pour prédire les lacunes, les vitesses et les formulations idéales de la lame

7 2 précision à l'échelle nanométrique

Revêtements assistés par dépôt de couche atomique (ALD) pour les couches d'électrodes submicroniques en microbatteries

7 3 systèmes hybrides

Combinant le revêtement à sous, pulvérisation et lame pour les électrodes de gradient (par exemple, les anodes en silicium-carbone)

Les lames doctorales et les applicateurs de revêtement peuvent manquer du glamour des percées de la chimie des batteries, mais ce sont les épisodes de la fabrication d'électrodes évolutives et de haute qualité À mesure que la demande de batteries plus rapides et plus durables augmente, les innovations dans la conception des outils de revêtement ● Des systèmes adaptatifs dirigés par l'IA aux matériaux résistants à l'usure ● joueront un rôle pivot dans la transformation des concepts à l'échelle de laboratoire en réalités commerciales Pour les ingénieurs et les chercheurs, la maîtrise de ces outils ne concerne pas seulement le contrôle des processus; Il ● S pour façonner les solutions de stockage d'énergie de demain.
