Dans la course au développement de batteries plus performantes, plus sûres et plus durables – des systèmes lithium-ion (LIB) aux systèmes à semi-conducteurs (SSB) et sodium-ion (SIB) – les laboratoires de batteries s'appuient sur des équipements de précision pour traduire les formules chimiques en prototypes d'électrodes fonctionnels. Parmi ces outils, le dispositif d'enduction à matrice fendue se distingue par sa capacité à déposer des films minces uniformes et reproductibles de pâte d'électrode sur les collecteurs de courant. Il est devenu indispensable pour optimiser les matériaux, tester de nouvelles compositions chimiques et transposer les innovations du laboratoire à l'échelle industrielle. Contrairement aux méthodes d'enduction manuelles ou moins précises (par exemple, les racles ou les tiges bobinées), le dispositif d'enduction à matrice fendue offre un contrôle inégalé de l'épaisseur, de l'uniformité et de l'efficacité du film, autant de facteurs essentiels lorsqu'une variation de seulement 1 μm peut altérer la capacité, la durée de vie ou la sécurité d'une batterie.

Comment Enrobeuses à matrice fendue Travail : la précision par conception

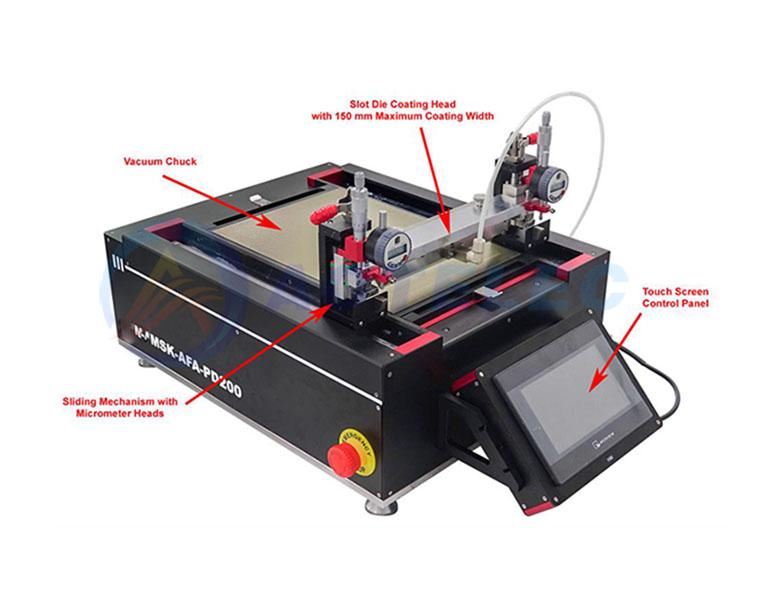

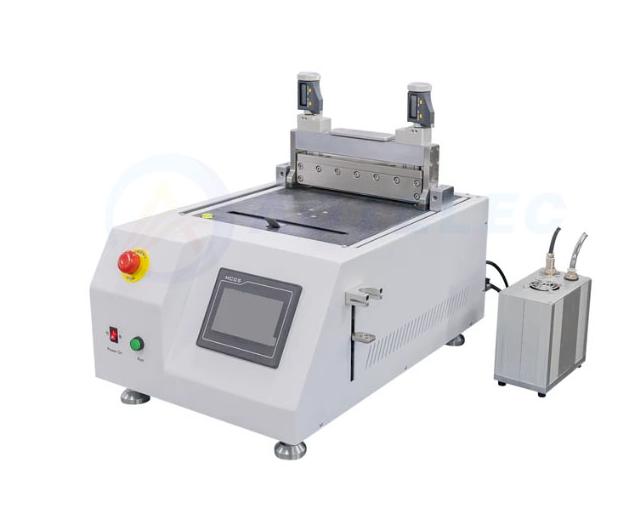

À la base, une machine d'enduction à matrice fendue de laboratoire est un système compact et automatisé conçu pour appliquer une couche continue et uniforme de suspension d'électrode (mélange de matériaux actifs, d'additifs conducteurs, de liants et de solvants) sur un collecteur de courant flexible (par exemple, une feuille de cuivre pour les anodes, une feuille d'aluminium pour les cathodes). Sa conception s'articule autour de trois éléments clés répondant aux besoins spécifiques du laboratoire :

Système de distribution de boue : Une pompe doseuse de précision (souvent une seringue ou une pompe péristaltique) alimente la boue dans une étroite « matrice à fente » usinée – une ouverture rectangulaire (généralement de 0,1 à 0,5 mm de large) qui répartit uniformément le matériau sur toute la largeur du collecteur de courant. Les modèles de laboratoire permettent un réglage précis du débit (0,1 à 10 ml/min), garantissant une distribution constante de la boue, même pour les petites quantités (dès 5 ml de boue, ce qui est essentiel pour les matériaux rares ou coûteux comme le soufre ou les électrolytes solides).

Contrôle de l'espacement et de la vitesse du revêtement : La puce est positionnée à une distance fixe (l'« espacement du revêtement », de 5 à 50 µm) au-dessus d'une platine mobile qui maintient le collecteur de courant. Les enrobeuses de laboratoire permettent aux chercheurs d'ajuster l'espacement et la vitesse de la platine (de 1 à 100 mm/s) afin de contrôler l'épaisseur du film humide, un paramètre clé qui détermine l'épaisseur finale de l'électrode séchée (généralement de 5 à 50 µm). Par exemple, un film humide de 20 µm de suspension cathodique LFP sèche jusqu'à environ 10 µm, une épaisseur optimisée pour équilibrer la densité énergétique et la diffusion ionique.

Contrôles environnementaux : De nombreuses machines de revêtement de matrices à fente de laboratoire sont équipées d'enceintes de température et d'humidité (20 à 60 °C, 30 à 60 % HR). Ceci est essentiel car la viscosité de la pâte, essentielle à l'uniformité du revêtement, varie selon les conditions environnementales. Par exemple, lors des tests de pâtes d'anode à base de silicium (souhaitables à l'évaporation des solvants), un environnement contrôlé à 25 °C et 40 % HR empêche la pâte de s'épaissir au milieu du revêtement, évitant ainsi les traces et les lacunes.

Contrairement aux enrobeuses à fente industrielles (qui traitent des feuilles d'un mètre de large), les modèles de laboratoire sont réduits pour traiter de petites tailles de collecteurs (par exemple, 5 × 5 cm à 20 × 20 cm), ce qui les rend idéaux pour tester 1 à 10 échantillons d'électrodes par lot, parfaits pour la recherche itérative.

Principales applications des enrobeuses à matrice fendue dans les laboratoires de batteries

Les machines d'enduction à matrice fendue à l'échelle du laboratoire ne sont pas de simples « mini-machines industrielles » ; elles sont conçues pour résoudre des défis de recherche uniques. Voici leurs applications les plus importantes dans le développement de batteries :

1. Sélection de nouveaux matériaux d'électrodes

Les chercheurs spécialisés dans les batteries passent des années à tester de nouveaux matériaux actifs, du NMC 955 à haute teneur en nickel aux composites soufre-carbone pour les batteries Li-S. Les enrobeuses à matrice fendue permettent des comparaisons justes et reproductibles en garantissant que chaque matériau est revêtu de la même épaisseur, densité et uniformité. Par exemple, lors de l'évaluation de deux matériaux de cathode (par exemple, LFP et LFMP), un laboratoire peut utiliser l'enrobeuse pour déposer des couches de 12 μm d'épaisseur des deux boues sur une feuille d'aluminium. Sans cette uniformité, les différences de capacité (par exemple, 160 mAh/g pour LFP contre 150 mAh/g pour LFMP) pourraient être attribuées à tort à des défauts de revêtement plutôt qu'aux propriétés du matériau.

Une étude de 2024 menée par le Battery Lab de l'Université du Michigan l'a démontré : les chercheurs ont utilisé un enrobeur à matrice fendue pour tester dix mélanges d'anodes silicium-graphite différents, tous enrobés d'une épaisseur de 15 µm. Ils ont constaté qu'un mélange à 30 % de silicium conservait 85 % de sa capacité après 500 cycles, des données qui auraient été peu fiables avec un enrobage manuel, qui produit souvent des variations d'épaisseur de ± 3 µm.

2. Optimisation des formulations de boues

Les formules de barbotine d'électrode (par exemple, 80 % de matière active, 10 % de noir de carbone, 10 % de liant PVDF) sont finement ajustées pour équilibrer conductivité, flexibilité et aptitude à la mise en œuvre. Les enrobeuses à filière plate aident les laboratoires à affiner ces formules en révélant l'impact de la teneur en liant ou du ratio de solvant sur l'aptitude au revêtement. Par exemple, une barbotine contenant trop peu de liant peut se fissurer pendant le revêtement ; une teneur excessive peut réduire la conductivité. En testant 5 à 10 variantes de barbotine avec les mêmes paramètres d'enrobeuse, les chercheurs peuvent rapidement identifier la solution idéale.

Dans la recherche sur les batteries sodium-ion, où la compatibilité des électrolytes est cruciale, des enrobeuses à matrice fendue sont utilisées pour tester les couples boue-solvant. Une équipe de l'Imperial College de Londres a récemment utilisé une enrobeuse pour comparer des liants à base d'eau et à base de NMP pour les anodes en carbone dur. Elle a constaté que les boues aqueuses (plus écologiques) n'offraient un enrobage uniforme qu'avec 2 % de carboxyméthylcellulose. CMC ) — un détail qu’ils ont découvert en notant des stries dans les revêtements contenant < 1 % de CMC.

3. Développement d'électrodes multicouches et composites

Les batteries de nouvelle génération (par exemple, à semi-conducteurs, lithium-métal) nécessitent des structures d'électrodes complexes, telles que des cathodes multicouches (par exemple, une fine couche de LiPO₄ sur NMC) ou des anodes composites (par exemple, du lithium métal sur une structure poreuse). Les machines à enduire les matrices à fente excellent dans le dépôt de ces couches avec un alignement de l'ordre du micron, un exploit impossible avec les méthodes manuelles.

Pour les batteries à semi-conducteurs, des enrobeuses de laboratoire sont utilisées pour déposer de fines couches d'électrolyte solide (par exemple, LLZO ou LGPS) sur les films cathodiques. La précision de l'enrobeuse garantit l'uniformité de la couche d'électrolyte (5 à 10 μm), essentielle pour éviter les goulots d'étranglement du transport ionique. Des chercheurs du Media Lab du MIT ont utilisé une enrobeuse de laboratoire pour créer une électrode à trois couches (NMC | LLZO | Li-métal) atteignant une densité énergétique de 400 Wh/kg, soit une amélioration de 20 % par rapport aux conceptions monocouches.

4. Validation de la faisabilité de la mise à l'échelle

Avant qu'une innovation de laboratoire ne passe à la production industrielle, les chercheurs doivent confirmer sa transposabilité. Les enrobeuses à filière plate comblent ce manque : leur principe de fonctionnement est identique à celui des modèles industriels, de sorte que les données issues des essais en laboratoire (par exemple, vitesse d'enduction optimale, viscosité de la pâte) alimentent directement les processus de production.

Par exemple, lors du développement de sa batterie 4680, CATL a utilisé une enrobeuse à matrice fendue pour tester les boues cathodiques NMC 811 à 10 mm/s (imitant ainsi des vitesses de ligne industrielles de 1 à 5 m/s). Ils ont constaté qu'une augmentation de la teneur en solides de la boue de 75 % à 80 % réduisait le temps de séchage de 30 %, une modification qu'ils ont ensuite mise en œuvre dans leurs usines géantes. Sans l'enrobeuse de laboratoire, cette optimisation aurait nécessité des essais industriels coûteux.

Pourquoi les enrobeuses à matrice fendue à l'échelle du laboratoire surpassent les autres méthodes d'enduction

Dans les laboratoires de batteries, les enrobeuses à matrice fendue sont préférées aux méthodes traditionnelles telles que les racles ou le revêtement par centrifugation pour trois raisons principales :

Uniformité inégalée : Les racles manuelles produisent des variations d'épaisseur de ±2 à 5 μm, tandis que les enrobeuses à matrice fendue atteignent ±0,5 μm, un paramètre essentiel pour étudier les différences subtiles de performances. Par exemple, une variation de 1 μm sur une anode Li-métal peut entraîner un placage irrégulier du lithium, favorisant la croissance de dendrites ; les enrobeuses à matrice fendue éliminent cette variable.

Efficacité des matériaux : Les matériaux de laboratoire (par exemple, les électrolytes solides, les métaux des terres rares) sont souvent coûteux ou rares. Les machines d'enduction à filière plate utilisent 90 % de la boue (contre 50 % pour l'enduction centrifuge, qui élimine l'excédent de boue), réduisant ainsi les déchets et les coûts.

Reproductibilité : En recherche, les résultats doivent être reproductibles entre les expériences et les laboratoires. Les enrobeuses à filières enregistrent numériquement les paramètres d'enduction (vitesse, espacement, débit), garantissant ainsi la possibilité de recréer la même électrode des mois plus tard ou dans un autre laboratoire, ce que les méthodes manuelles ne peuvent garantir.

À mesure que la recherche sur les batteries progresse, les enrobeuses à matrice à fente évoluent pour répondre à de nouveaux défis :

Surveillance en ligne : Les nouveaux modèles de laboratoire intègrent des capteurs d'épaisseur laser et des caméras optiques pour détecter les défauts (par exemple, les piqûres, les stries) en temps réel. Cela permet aux chercheurs d'ajuster les paramètres en cours de revêtement, économisant ainsi du temps et des matériaux.

Revêtement haute température : pour les batteries à semi-conducteurs nécessitant un frittage (800–1 200 °C), des machines de revêtement à matrices à fente avec matrices chauffées (jusqu'à 200 °C) sont en cours de développement pour déposer des boues thermiquement stables.

Revêtement multi-matériaux : les enrobeuses de nouvelle génération traiteront plusieurs boues simultanément, permettant le dépôt d'électrodes à 4 couches ou plus en un seul passage, accélérant ainsi la recherche sur les batteries composites.

En fournissant un revêtement précis et reproductible des matériaux d'électrodes, ils permettent aux chercheurs d'isoler les variables, d'optimiser les formulations et de valider la mise à l'échelle – des étapes cruciales pour transformer les découvertes de laboratoire en batteries commerciales. Face à la demande croissante de batteries à densité énergétique plus élevée, à durée de vie prolongée et à moindre coût, le rôle des enrobeuses à matrice fendue à l'échelle du laboratoire ne fera que croître. Elles nous rappellent que même les chimies de batteries les plus révolutionnaires dépendent de la précision silencieuse d'équipements capables de transformer la boue en films uniformes, un micromètre à la fois.
