Le processus de fabrication des cellules de poche batteries lithium-ion implique de nombreuses étapes complexes, chacune étant essentielle pour garantir les performances, la sécurité et la fiabilité du produit final. Parmi ces étapes, l'utilisation d'une caisse de repos ou Debout (communément appelée "Boîte de repos sous vide" ou "é置箱 " en chinois) joue un rôle central. Compte tenu de la complexité et de l'importance de ce processus, il est essentiel d'approfondir la fonction, l'importance et les nuances opérationnelles de la boîte sous vide dans le contexte plus large de la production de cellules de poche. .

Présentation de cellules de poche Fabrication de batteries

cellule de pocheLes batteries lithium-ion se caractérisent par leur boîtier flexible et léger, généralement constitué d'une feuille d'aluminium laminée. Cette conception offre plusieurs avantages, notamment une densité énergétique améliorée, un poids réduit et une plus grande flexibilité en matière de conditionnement et d'intégration dans divers appareils. Cependant, ces avantages s'accompagnent d'une complexité de fabrication accrue, nécessitant un contrôle précis de plusieurs facteurs pendant la production pour garantir la sécurité et les performances de la batterie.

Le processus de fabrication des batteries à cellules de poche comprend généralement la préparation des électrodes (anode et cathode), l'assemblage (empilage ou enroulement des électrodes avec des séparateurs), le remplissage de l'électrolyte, le scellement et le formatage (cycles de charge et de décharge pour activer la batterie). Au sein de cette séquence, la phase de trempage ou de repos dans une Vide Standing Box est une étape cruciale qui impacte directement la qualité et la fiabilité de la batterie.

Rôle de la Boîte sous vide dans cellule de poche Fabrication de batteries

1. Pénétration et mouillage des électrolytes

La fonction principale de la Boîte sous vide est de faciliter la pénétration et le mouillage uniformes de l'électrolyte dans les pores des matériaux d'électrode (anode et cathode). Pendant la phase d'assemblage, les électrodes sont empilées ou enroulées avec des séparateurs entre les deux, créant une structure en couches. L'électrolyte, qui est une solution de sel de lithium dans un solvant organique, doit s'infiltrer entièrement dans cette structure pour permettre le transport des ions pendant le fonctionnement de la batterie.

La Boîte sous vide fournit un environnement contrôlé dans lequel les cellules de batterie assemblées peuvent reposer dans des conditions spécifiques (température, humidité et pression) pour garantir une pénétration optimale de l'électrolyte. Ce processus de trempage dure généralement plusieurs heures, voire plusieurs jours, selon la conception de la batterie et les protocoles de fabrication. L'objectif est d'obtenir un mouillage complet des matériaux des électrodes, en minimisant les points secs qui pourraient entraîner une dégradation des performances ou des risques pour la sécurité.

2. Amélioration des performances de la batterie

Un mouillage uniforme de l'électrolyte est essentiel pour plusieurs mesures de performances de la batterie :

Capacité et durée de vie : Un mouillage incomplet peut entraîner une capacité réduite et une durée de vie plus courte, car certaines parties des électrodes peuvent ne pas contribuer aux réactions électrochimiques.

Résistance interne : Un mouillage approprié aide à réduire la résistance interne, conduisant à une meilleure puissance et une meilleure efficacité.

Gestion de la température : L'électrolyte agit comme un fluide caloporteur au sein de la batterie. Un mouillage uniforme améliore la gestion thermique, réduisant ainsi le risque d'emballement thermique.

3. Améliorer la sécurité

Le processus de trempage améliore également la sécurité de la batterie en garantissant que l'électrolyte est réparti uniformément dans la cellule. Une distribution inégale peut créer des points chauds pendant le fonctionnement de la batterie, augmentant ainsi le risque d'emballement thermique et d'incendie. En favorisant un mouillage uniforme, la boîte sous vide contribue à atténuer ces risques pour la sécurité.

4. Variables de contrôle

La Boîte sous vide permet aux fabricants de contrôler plusieurs variables qui peuvent affecter les performances et la sécurité de la batterie :

Température : Le maintien d'une température constante pendant le trempage favorise une viscosité et des taux de diffusion optimaux de l'électrolyte.

Humidité : Le contrôle de l'humidité permet d'éviter la contamination par l'humidité, qui peut dégrader les performances de la batterie.

Pression : L'application d'une légère pression peut faciliter l'infiltration de l'électrolyte, en particulier dans les conceptions d'électrodes empilées.

5. Inspection après trempage

Après le processus de trempage, les cellules sont généralement inspectées pour déceler tout signe de fuite, de gonflement ou d'autres défauts. Cette étape de contrôle qualité garantit que seules les cellules correctement mouillées et intactes passent aux étapes suivantes de la production.

Nuances opérationnelles de la Boîte sous vide

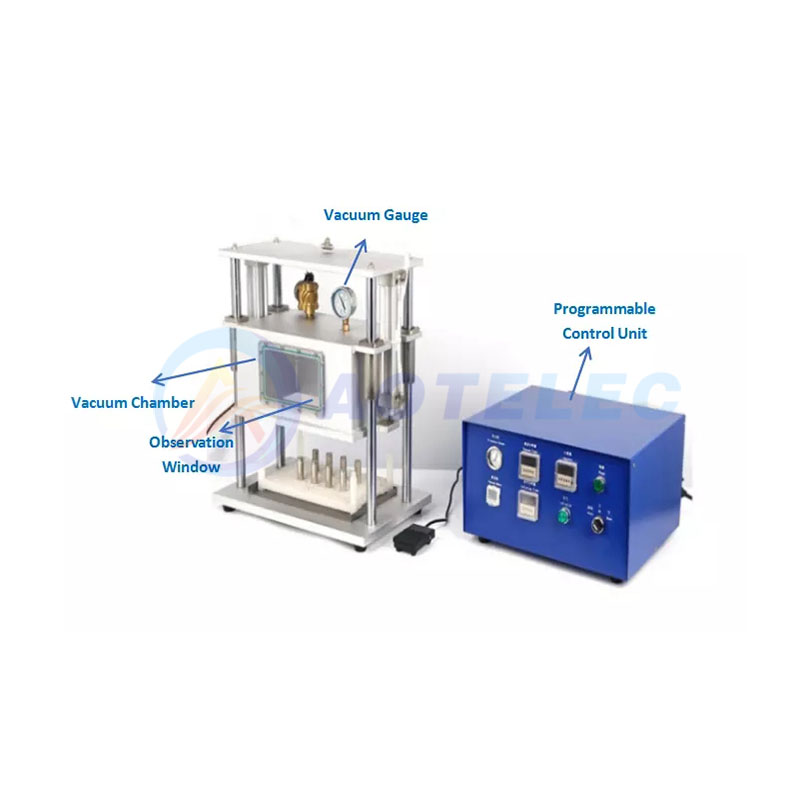

1. Conception et construction

Les boîtes sous videsont généralement conçues avec les caractéristiques suivantes pour optimiser leur fonction :

Environnement scellé : Pour maintenir des conditions contrôlées (température, humidité) et éviter la contamination.

Contrôle de température réglable : Pour s'adapter à différentes formulations d'électrolytes et conceptions de batteries.

Systèmes de ventilation :Pour gérer les émissions gazeuses de l’électrolyte et garantir un fonctionnement sûr.

Régulation de la pression : Pour appliquer une pression douce et uniforme sur les cellules pendant le trempage.

Accessibilité : Pour faciliter le chargement et le déchargement des cellules de batterie.

2. Sélection des matériaux

Les matériaux utilisés dans la construction des Boîtes sous vide doivent être compatibles avec l'électrolyte et résistants à la corrosion. Les matériaux courants comprennent l'acier inoxydable, le polypropylène et d'autres alliages et plastiques résistants à la corrosion.

3. Systèmes de surveillance et de contrôle

Avancé Boîte sous videLes systèmes intègrent souvent des systèmes de surveillance et de contrôle pour suivre en permanence les conditions à l'intérieur de la boîte et garantir qu'elles restent dans les paramètres spécifiés. Ces systèmes peuvent inclure des capteurs de température, des capteurs d'humidité et des manomètres, connectés à une unité de commande centrale qui peut alerter les opérateurs de tout écart.

Intégration dans la chaîne de fabrication

La Boîte sous vide fait partie intégrante de la ligne de fabrication de cellules en pochette, généralement située entre les étapes d'assemblage et de scellage. Les systèmes automatisés peuvent transférer les cellules de la station d'assemblage à la Boîte sous vide, puis à la station de scellage une fois le trempage terminé. Cette intégration permet de maintenir un processus de production rationalisé et de minimiser le temps de traitement.

Défis et innovations

Malgré son rôle critique, le processus de trempage présente plusieurs défis :

Temps de traitement :Le trempage peut prendre du temps et avoir un impact sur le débit de production global.

Cohérence : Garantir des conditions de trempage cohérentes dans toutes les cellules peut être difficile, en particulier dans les environnements de production à grande échelle.

Compatibilité des matériaux : Il peut être difficile de trouver des matériaux compatibles avec l'électrolyte et suffisamment durables pour une utilisation répétée.

Pour relever ces défis, les fabricants innovent continuellement :

Techniques de diffusion améliorées : Utilisation de techniques telles que l'imprégnation sous vide ou les ondes ultrasonores pour accélérer l'infiltration de l'électrolyte.

Matériaux avancés : Développement de nouveaux matériaux pour les boîtes sous vide qui offrent une meilleure résistance à la corrosion et une meilleure durabilité.

Surveillance et contrôle automatisés :Mettre en œuvre des systèmes de surveillance et de contrôle plus sophistiqués pour améliorer la cohérence des processus et réduire les erreurs humaines.

Conclusion

En conclusion, la boîte sous vide joue un rôle essentiel dans le processus de fabrication des cellules de poche batteries lithium-ion. En facilitant la pénétration uniforme de l'électrolyte et le mouillage des matériaux des électrodes, il améliore les performances de la batterie, améliore la sécurité et aide à maintenir une qualité de production constante. Malgré les défis associés au processus de trempage, l'innovation continue en matière de science des matériaux, de contrôle des processus et d'automatisation conduit à des améliorations dans cette étape critique de la fabrication des batteries.

Alors que la demande de batteries à cellules de poche continue de croître, en particulier dans les secteurs de l'automobile, de l'électronique grand public et des énergies renouvelables, l'importance de la boîte sous vide ne fera qu'augmenter. Les fabricants doivent continuer à investir dans la recherche et le développement pour optimiser le processus de trempage, garantissant que cellule de pocheles batteries répondent aux normes rigoureuses de performances, de sécurité et de fiabilité requises pour une adoption généralisée.

En résumé, la Boîte sous vide n'est pas qu'un simple conteneur de stockage ; il s'agit d'un élément essentiel du processus de fabrication des batteries qui a un impact significatif sur la qualité et les performances du produit final. En contrôlant soigneusement les conditions de trempage et en innovant continuellement, les fabricants peuvent améliorer l'efficacité, la fiabilité et la sécurité des batteries à cellules de poche, ouvrant ainsi la voie à une adoption plus large et à une intégration dans diverses applications.
