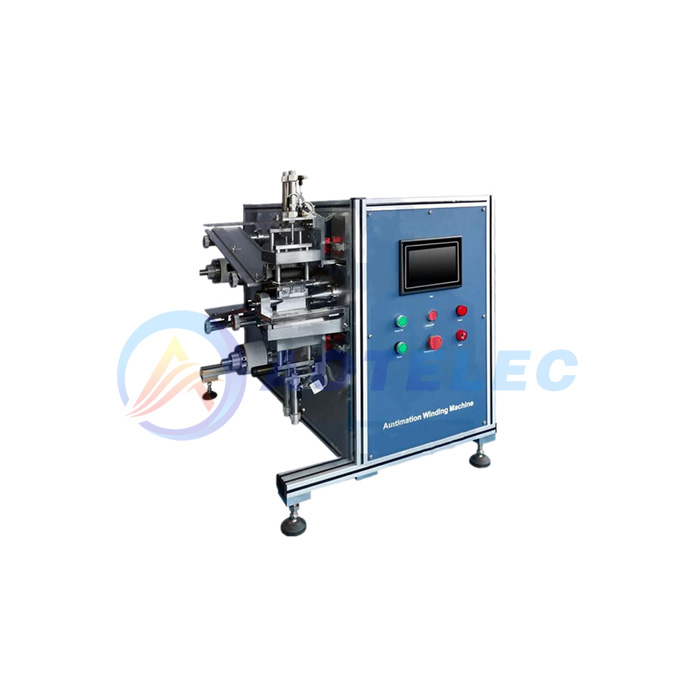

Les machines à enrouler les batteries cylindriques sont indispensables dans la production de batteries lithium-ion cylindriques. Ces machines sont conçues pour enrouler les feuilles d'électrodes positives et négatives, les séparateurs et les électrolytes dans une structure d'électrode cylindrique, qui est un composant clé des cellules de batterie.

Fonction des bobineuses de batteries cylindriques

Leur fonction principale est d'intégrer des matériaux d'électrodes positives et négatives, des séparateurs et des électrolytes dans une structure cylindrique cohésive. Ce processus implique un contrôle précis de divers paramètres tels que la tension, la vitesse, la largeur et l'épaisseur pour garantir la qualité et les performances des cellules de la batterie.

Intégration des matériaux : La bobineuse combine plusieurs matériaux en une seule unité cohérente. Cette intégration est cruciale pour les performances globales de la batterie, car elle affecte des facteurs tels que la densité énergétique, la durée de vie et la sécurité.

Amélioration de l'efficacité: En automatisant le processus de bobinage, ces machines augmentent considérablement l'efficacité de la production. Ils réduisent le travail manuel et minimisent les erreurs, ce qui entraîne une production plus élevée et des coûts inférieurs.

Précision et cohérence : La précision du processus d'enroulement garantit que les cellules de la batterie ont des dimensions et des propriétés cohérentes. Cette cohérence est vitale pour la fiabilité et les performances du produit final de la batterie.

Adaptabilité : Les bobineuses pour batteries cylindriques peuvent être adaptées pour produire différentes tailles et types de batteries cylindriques, ce qui les rend polyvalentes et flexibles dans une variété de scénarios de fabrication.

Principe de fonctionnement des bobineuses à batterie cylindrique

Le principe de fonctionnement des bobineuses à batterie cylindrique implique plusieurs étapes clés, notamment la découpe, la disposition, l'enroulement et le détourage du matériau. Chaque étape est cruciale pour obtenir la structure et la qualité souhaitées des cellules de batterie.

Découpe de matériaux :

Feuilles d'électrodes positives et négatives : ces feuilles sont coupées à la longueur, à la largeur et à la quantité requises.

Séparateurs : Les séparateurs sont également découpés pour correspondre aux dimensions des feuilles d'électrodes.

Précision : La précision du processus de découpe est cruciale pour garantir que tous les matériaux s'emboîtent parfaitement pendant le processus d'enroulement.

Disposition des matériaux :

Après la découpe, les matériaux sont disposés sur l'établi de la bobineuse selon les exigences de conception de la cellule de batterie.

Cela implique de superposer les feuilles d'électrodes positives et négatives avec des séparateurs entre les deux pour éviter tout contact direct et tout court-circuit.

La disposition doit être précise pour garantir le bon alignement des matériaux lors du bobinage.

Processus de bobinage :

Les matériaux disposés sont placés sur l'arbre d'enroulement de la machine.

Le processus d'enroulement est contrôlé par un système automatisé qui régule la tension, la largeur, l'épaisseur et d'autres paramètres.

La machine enroule les matériaux dans une forme cylindrique en faisant tourner l'arbre d'enroulement et en déplaçant les matériaux le long de celui-ci.

Le contrôle de la tension est essentiel au cours de ce processus pour éviter l'étirement, la déformation ou le froissement des matériaux.

Découpage :

Après l'enroulement, les extrémités des feuilles d'électrodes sont coupées pour garantir que la longueur et la largeur de la pile d'électrodes répondent aux exigences de conception de la cellule de batterie.

Le découpage est généralement effectué à l'aide d'outils de coupe de précision pour maintenir la précision et l'intégrité de la pile d'électrodes.

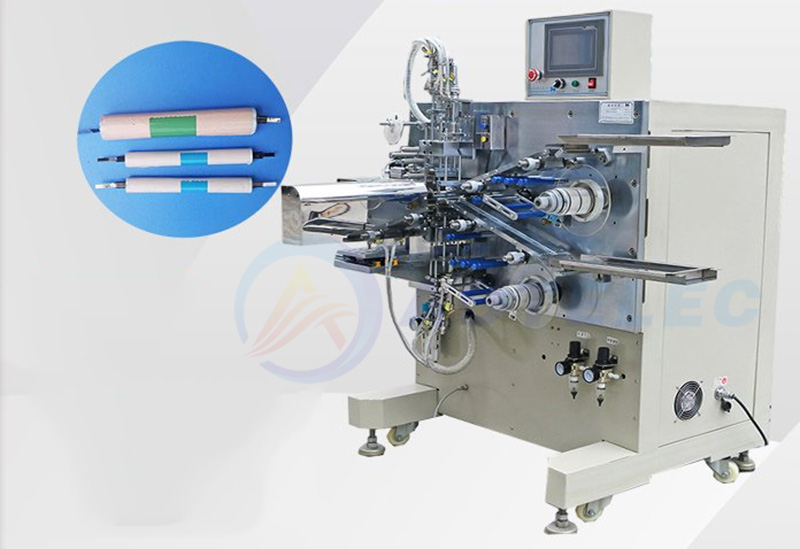

Mécanisme et composants détaillés

Les machines à enrouler les batteries cylindriques se composent de plusieurs composants et mécanismes qui fonctionnent ensemble pour réaliser le processus d'enroulement. Ceux-ci incluent :

Mécanisme du rouleau d'alimentation :

Ce composant est responsable du dépliage en douceur des feuilles et des séparateurs d'électrodes positives et négatives.

Il garantit que les matériaux sont introduits dans le processus d'enroulement à une vitesse et une tension constantes.

Système de contrôle de tension :

Le système de contrôle de tension maintient la tension appropriée sur les matériaux pendant l'enroulement.

Il utilise des capteurs et des actionneurs pour ajuster la tension en temps réel, empêchant ainsi l'étirement, la déformation ou le froissement.

Mécanisme de remontage :

Le mécanisme d'enroulement est le cœur de la machine, chargé d'enrouler les matériaux pour leur donner une forme cylindrique.

Il utilise une rotation et un mouvement précis pour enrouler étroitement les matériaux autour de l'arbre d'enroulement.

La conception du mécanisme d'enroulement peut varier en fonction des exigences spécifiques de la cellule de batterie produite.

Mécanisme de coupe :

Après l'enroulement, le mécanisme de coupe sépare la cellule de batterie terminée des matériaux restants.

Il utilise un outil de coupe de précision, tel qu'un laser ou un cutter mécanique, pour garantir une coupe nette et précise.

Fonctionnalités avancées et tendances

À mesure que la technologie progresse, les machines à enrouler les batteries cylindriques deviennent de plus en plus sophistiquées. Voici quelques fonctionnalités avancées et tendances dans ce domaine :

Automatisation et numérisation :

Les bobineuses modernes sont hautement automatisées, ce qui réduit le besoin de travail manuel et minimise les erreurs.

Ils utilisent des systèmes de contrôle informatique pour surveiller et ajuster divers paramètres en temps réel, garantissant ainsi une précision et une cohérence élevées.

La numérisation permet également une meilleure traçabilité et un meilleur contrôle qualité, car les données sur le processus de bobinage peuvent être collectées et analysées.

Enroulement haute vitesse et haute précision :

Les fabricants s'efforcent constamment d'augmenter la vitesse et la précision des machines à bobiner.

Les progrès de la technologie des moteurs, des algorithmes de contrôle et des systèmes de manutention ont permis d'atteindre des vitesses d'enroulement plus élevées sans compromettre la qualité.

Flexibilité et adaptabilité :

Les bobineuses deviennent de plus en plus flexibles et adaptables pour produire différentes tailles et types de batteries cylindriques.

Cette polyvalence est obtenue grâce à une conception modulaire et à des systèmes de contrôle programmables qui peuvent être facilement configurés pour répondre aux exigences changeantes de la production.

Intégration de découpe et d'enroulement laser :

La technologie de découpe laser est intégrée aux bobineuses pour améliorer la précision et l'efficacité de la découpe.

Cette intégration permet une découpe précise des matériaux pendant le processus de bobinage, réduisant ainsi les déchets et améliorant la productivité globale.

Amélioration continue et innovation :

Les fabricants améliorent et innovent continuellement les bobineuses pour répondre aux besoins changeants de l'industrie des batteries.

Cela inclut le développement de nouveaux matériaux, l'amélioration du contrôle des processus et l'intégration de capteurs et d'analyses avancés pour optimiser les processus de production.

Conclusion

Les machines à enrouler les batteries cylindriques sont essentielles à la production de batteries lithium-ion cylindriques. Ils intègrent plusieurs matériaux dans une structure cylindrique cohésive, garantissant la qualité et les performances du produit final de la batterie. En automatisant le processus de bobinage, ces machines augmentent l'efficacité de la production, réduisent les coûts et minimisent les erreurs. À mesure que la technologie progresse, les bobineuses deviennent de plus en plus sophistiquées, intégrant des fonctionnalités telles que l'automatisation, la numérisation, le bobinage à grande vitesse et de haute précision, la flexibilité et l'adaptabilité, ainsi que l'intégration de la découpe et du bobinage au laser. Ces avancées conduisent au développement de processus de fabrication de batteries plus efficaces, plus fiables et plus rentables.

En résumé, les bobineuses de batteries cylindriques jouent un rôle essentiel dans l’industrie de fabrication de batteries. Leur principe de fonctionnement implique un contrôle précis de divers paramètres pendant le processus de bobinage, garantissant la qualité et les performances des cellules finales de la batterie. Grâce à des améliorations et des innovations continues, ces machines sont sur le point de jouer un rôle encore plus important dans l'avenir de la technologie des batteries.
