Introduction

Dans le domaine du stockage d'énergie en évolution rapide, les batteries sur les cellules de la poche sont devenues une technologie critique en raison de leur conception légère, de leur densité d'énergie élevée et de leur flexibilité en forme Une étape centrale dans leur processus de fabrication est la scellage de la pochette de batterie, ce qui affecte directement les performances, la sécurité et la longévité Les machines d'étanchéité jouent un rôle vital dans l'assurance de l'encapsulation hermétique de l'assemblage des électrodes et de l'électrolyte, en empêchant les fuites, l'entrée d'humidité et l'évolution du gaz Cet article fournit une analyse approfondie des types de machines d'étanchéité utilisées dans la production de cellules de poche, de leurs rôles fonctionnels, de leurs caractéristiques techniques et des applications de l'industrie

1 Aperçu des exigences d'étanchéité des cellules de la pochette

Avant de plonger dans machines de scellement, il est essentiel de comprendre les exigences critiques pour la scellage des cellules de la poche:

Herméticité: prévention absolue de l'air, de l'humidité ou des fuites d'électrolyte

Résistance mécanique: résistance à la contrainte externe, aux vibrations et à l'expansion thermique

Compatibilité des matériaux: compatibilité avec un film en aluminimlaminé (le matériau de la poche principale)

Précision du processus: largeur d'étanchéité cohérente, contrôle de la température et alignement

Vitesse et efficacité: débit élevé pour répondre aux demandes de production de l'échelle industrielle

L'échec dans l'un de ces aspects peut entraîner des défaillances catastrophiques, telles que la dégradation thermique ou la dégradation de la capacité

2 Types de machines d'étanchéité pour les cellules de la pochette

Les machines d'étanchéité sont classées en fonction de leurs mécanismes d'étanchéité, de leur niveau d'automatisation et de leurs étapes d'application (par exemple, étanchéité primaire, scellage secondaire, dégazage) Vous trouverez ci-dessous les types les plus utilisés:

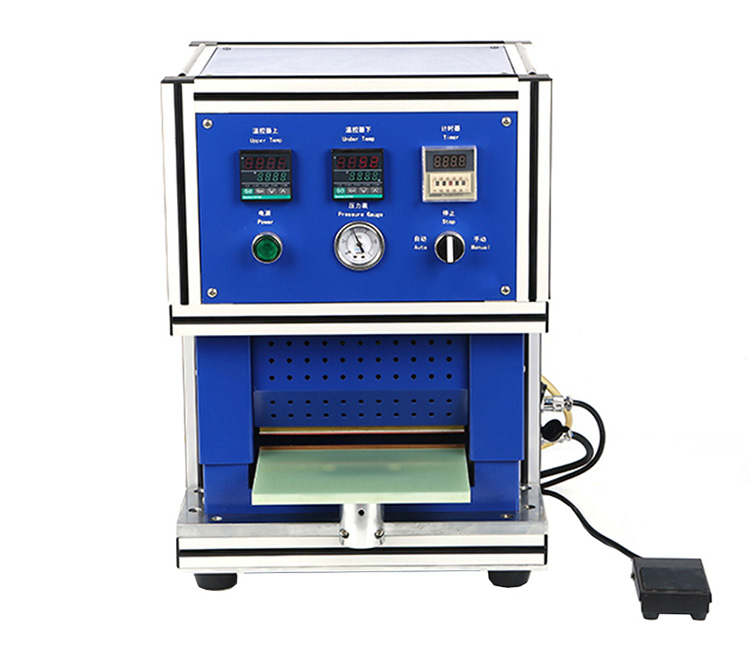

2 1 machines à étalage de chaleur

Rôle:

L'étanchéité à la chaleur est la méthode la plus courante pour lier aluminiumfilm stratifiécouches Il utilise la chaleur et la pression contrôlées pour faire fondre la couche de polymère (généralement du polypropylène ou du polyéthylène) à l'intérieur du film laminé, créant une liaison de fusion

Caractéristiques clés:

Contrôle de la température: les éléments de chauffage de précision (par exemple, les radiateurs en céramique ou les fils de nichrome) maintiennent des températures entre 120 ° C à 200 ° C, selon le point de fusion du polymère ● S

Système de pression: les systèmes pneumatiques ou des servages appliquent une pression uniforme (par exemple, 0 2 ● 0 5 MPa) pour assurer une épaisseur de joints cohérente (généralement 1 ● 3 mm)

Les mâchoires d'étanchéité: les mâchoires personnalisables avec des revêtements en téflon empêchent le collage du film

Applications: étanchéité primaire (intégration des onglets d'électrode), étanchéité secondaire (remplissage final de l'encapsulation post-électrolyte) et étanchéité des bords

Avantages:

Fonctionnement à haute vitesse (jusqu'à 30 ● 50 pochettes par minute)

Compatible avec les films laminés multicouches

Paramètres réglables pour divers conceptions de pochettes

Limites:

Risque de surchauffe, qui peut dégrader le polymère ou endommager les composants internes

Nécessite un alignement précis pour éviter les rides ou les phoques faibles

2 2 machines à sceller à froid

Rôle:

L'étanchéité à froid utilise des adhésifs de pressions sensibles (PSA) ou des résines uvcurables pour lier les couches de poche sans chaleur Cette méthode est idéale pour les composants ou les matériaux thermiques

Caractéristiques:

Application adhésive: les systèmes basés sur les rouleaux appliquent uniformément les PSA à la zone d'étanchéité

Mécanismes de durcissement: les lampes UV ou les rouleaux de pression activent l'adhésif

Température: ambiante ou légèrement élevée (● ¤60 ° C)

Applications:

Scellades scellées contenant des électrolytes sensibles à la température

Réparation des joints défectueux dans des sachets préformés

Avantages:

Élimine la contrainte thermique sur les composants de la batterie

Convient aux films laminés minces ou délicats

Limites:

Résistance mécanique plus faible par rapport aux joints thermiques

Les temps de durcissement plus lents peuvent réduire le débit

2 3 machines d'étanchéité à ultrasons

Rôle:

L'étanchéité à ultrasons utilise des vibrations haute fréquence (20 ● 40 kHz) pour générer de la chaleur localisée par la friction, faisant fondre les couches de polymère pour le collage

Caractéristiques:

Fréquence et amplitude: générateurs à ultrasons réglables et conceptions de cornes

Efficacité énergétique: dissipation de chaleur minimale par rapport à la scellage de la chaleur conventionnelle

Vitesse d'étanchéité: cycles rapides (par exemple, 0 5 ● 2 secondes par sceau)

Applications:

Scellant à haute précision des régions de TAB (critique pour prévenir les fuites d'électrolyte)

Films multicouches avec des matériaux hétérogènes

Avantages:

Aucune source de chaleur externe ne réduit les risques de dommages thermiques

Excellent pour les géométries de sceaux petites ou complexes

Limites:

Coût élevé de l'équipement initial

Limité aux matériaux qui réagissent bien à l'énergie ultrasonique

2 4 machines à étanchéité au laser

Rôle:

L'étanchéité laser utilise des faisceaux laser ciblés (par exemple, CO ● ou lasers de fibre) pour faire fondre et fusionner les couches de polymère Cette méthode gagne du terrain pour sa précision et sa nature sans contact

Caractéristiques:

Paramètres laser: longueur d'onde (9 ● 11 µm pour CO ● Lasers), puissance (50 ● 200 W) et vitesse de balayage

Surveillance en temps réel: les capteurs intégrés détectent la qualité du joint et ajustent les paramètres

Applications:

Cellules de poche de grande valeur nécessitant une précision de niveau micronle (par exemple, aérospatiale, dispositifs médicaux)

Scellant hermétique des ports dégazés post-information

Avantages:

Le processus sans contact élimine l'usure mécanique

Sceaux ultranarrow (<0 5 mm) Économisez du matériau et de l'espace

Limites:

Équipements élevés et coûts d'entretien

Nécessite des protocoles de sécurité stricts pour une utilisation au laser

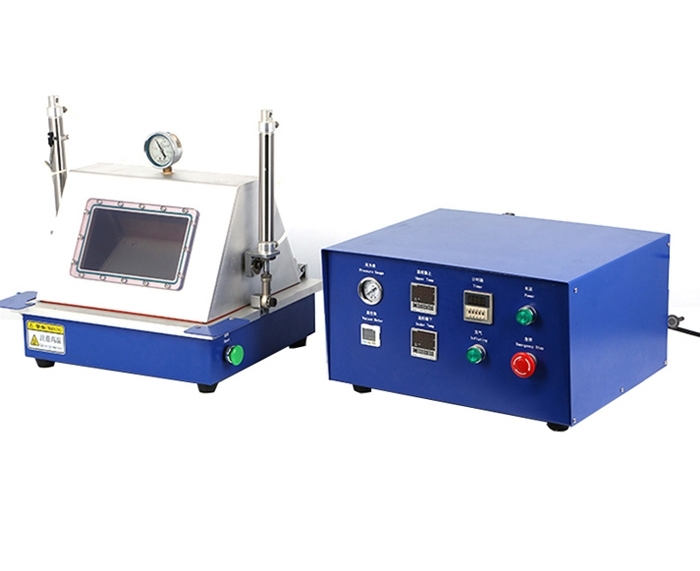

2 5 machines à étanchéité sous vide

Rôle:

L'étanchéité sous vide élimine l'air de la poche avant l'étanchéité finale, critique pour prévenir l'accumulation de gaz et améliorer la mouillabilité des électrolytes

Caractéristiques:

Chambres à vide: systèmes par lots ou en ligne avec des niveaux de vide jusqu'à 0 1 ● 1 mbar

Intégration: Souvent combinée avec des unités d'étanchéité de chaleur ou ultrasoniques

Applications:

Scellant primaire dans les environnements de pièce sèche

Dégazage et post-information d'étanchéité finale

Avantages:

Améliore les performances des cellules en éliminant les poches d'air

Réduit les risques d'oxydation pendant le stockage

Limites:

Temps de cycle plus lent en raison du pompage sous vide

Maintien complexe des systèmes d'aspirateur

3 Paramètres et innovations techniques critiques

Les machines d'étanchéité modernes intègrent des technologies avancées pour relever les défis de l'industrie:

3 1 Systèmes de contrôle de précision

Contrôle de la température fermée: les contrôleurs PID avec des thermocouples garantissent la précision ± 1 ° C

Force la rétroaction: les servomoteurs ajustent la pression dynamiquement pour s'adapter aux variations d'épaisseur du film

3 2 systèmes d'alignement de vision

Caméras CCD: Alignez automatiquement les sachets et les onglets d'électrodes dans les â ± 0 Tolérance à 1 mm

Algorithmes AI: détecter les défauts (par exemple, les rides, les vides) en temps réel

3 3 systèmes de scellage hybrides

Chaleur + ultrasons: combine la vitesse de scellage de chaleur avec précision de l'échographie pour les régions d'onglet

Laser + vide: assure des phoques hermétiques dans des environnements d'humidité ultralo

3 4 Industrie 4 0 Intégration

Connectivité IoT: surveillance à distance des performances de la machine et maintenance prédictive

Twins numériques: simulez les processus d'étanchéité pour optimiser les paramètres avant les essais physiques

4 Critères de sélection pour les machines d'étanchéité

Le choix de la bonne machine d'étanchéité dépend de plusieurs facteurs:

Échelle de production: les lignes à grande vitesse privilégient les scellants chaleur ou ultrasoniques; Les petits lots peuvent utiliser des systèmes laser

Matériau de la poche: les films plus épais nécessitent une pression / chaleur plus élevé, tandis que les PSA conviennent aux couches sensibles à la température

Budget: les machines laser et ultrasoniques impliquent des taux de défaut plus élevés mais des taux de défaut plus bas

Normes de sécurité: conformité avec les certifications CEI 62133, UL 1642 et ISO 9001

5 Défis et tendances futures

Défis:

Évolution matérielle: nouveaux films stratifiés (par exemple, en céramique) de la demande de paramètres d'étanchéité adaptés

Sustainabilité: Réduction de la consommation d'énergie et des déchets de polymère

Tendances futures:

Aidriven Adaptive Scellage: L'apprentissage automatique ajuste les paramètres en temps réel en fonction de la rétroaction matérielle

Fabrication verte: adhésifs biobés et matériaux de poche recyclables

Miniaturisation: scellants compacts pour les batteries states ou flexibles

Les machines d'étanchéité sont l'épine dorsale de la fabrication de cellules de poche, faisant combler l'écart entre la science des matériaux et l'efficacité de la production De la scellage de chaleur traditionnel aux systèmes laser à couper le souffle, chaque technologie offre des avantages uniques adaptés à des applications spécifiques À mesure que la demande de hautes performances, des batteries sûres et durables augmente, les progrès dans les machines d'étanchéité continueront de jouer un rôle central dans la formation de l'avenir du stockage d'énergie.
